Jeśli Twój diesel ostatnio stracił wigor, dymi na czarno, a kontrolka „Check Engine” świeci jak choinka, to bardzo możliwe, że problem tkwi w czujniku MAP. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię przez kompleksową diagnostykę i wskażę skuteczne rozwiązania, abyś mógł szybko i trafnie zidentyfikować oraz naprawić usterkę.
Uszkodzony czujnik MAP w dieslu rozpoznaj objawy, zdiagnozuj i skutecznie napraw problem
- Czujnik MAP (ciśnienia bezwzględnego w kolektorze) jest kluczowy dla precyzyjnego sterowania dawką paliwa i ciśnieniem doładowania w silnikach Diesla.
- Najczęstsze objawy awarii to spadek mocy, czarny dym z wydechu, nierówna praca silnika, zwiększone spalanie i zapalona kontrolka "Check Engine" z kodami P0107/P0108.
- Główne przyczyny uszkodzeń to zanieczyszczenia (sadza, olej), nieszczelności w układzie dolotowym oraz naturalne zużycie eksploatacyjne.
- Diagnostyka obejmuje odczyt kodów błędów za pomocą skanera OBD2, wizualną inspekcję oraz zaawansowany pomiar multimetrem.
- W zależności od stopnia uszkodzenia, czujnik można próbować wyczyścić, ale najpewniejsza jest wymiana na nowy.
- Koszty wymiany czujnika MAP w Polsce to 50-600 zł za część i 100-200 zł za robociznę.
- Jazda z uszkodzonym czujnikiem MAP jest niezalecana, ponieważ może prowadzić do poważniejszych uszkodzeń turbosprężarki i filtra DPF.
Czujnik MAP, czyli Manifold Absolute Pressure sensor, to nic innego jak czujnik ciśnienia bezwzględnego w kolektorze dolotowym. Jego rola w silniku Diesla jest fundamentalna mierzy on ciśnienie powietrza w kolektorze, a zebrane dane przesyła do sterownika silnika (ECU). Na podstawie tych informacji, a także danych z innych sensorów, ECU precyzyjnie dobiera dawkę paliwa i reguluje ciśnienie doładowania turbosprężarki. To właśnie dzięki niemu silnik może pracować optymalnie, zapewniając odpowiednią moc, ekonomię spalania i spełniając normy emisji spalin. Bez prawidłowych odczytów z czujnika MAP, cały system sterowania silnikiem jest po prostu ślepy.
Warto tutaj zaznaczyć, że czujnik MAP bywa często mylony z przepływomierzem (MAF sensor). Chociaż oba dostarczają dane do ECU i są kluczowe dla pracy silnika, mierzą zupełnie inne parametry. Przepływomierz mierzy masę powietrza dostającego się do silnika, natomiast czujnik MAP mierzy ciśnienie w kolektorze po turbosprężarce. Ich awarie mogą dawać podobne objawy, co niejednokrotnie prowadzi do błędnej diagnozy. Pamiętajmy, że mimo podobieństw w objawach, diagnostyka tych dwóch elementów jest różna i wymaga świadomego podejścia.
Sterownik silnika (ECU) to prawdziwe centrum dowodzenia. Integruje on dane z czujnika MAP z informacjami pochodzącymi z wielu innych sensorów takich jak czujnik temperatury powietrza, czujnik obrotów wału korbowego czy czujnik położenia pedału przyspieszenia. Dzięki tak kompleksowej analizie, ECU jest w stanie precyzyjnie sterować dawką paliwa, ciśnieniem doładowania i momentem wtrysku. To pozwala na optymalną pracę silnika Diesla w każdych warunkach od spokojnej jazdy po mieście, przez dynamiczne przyspieszanie, aż po utrzymywanie stałej prędkości na autostradzie. Właśnie dlatego prawidłowe działanie każdego z tych elementów, w tym czujnika MAP, jest tak istotne dla ogólnej kondycji i wydajności pojazdu.
Jak rozpoznać objawy uszkodzonego czujnika MAP w dieslu
Z mojego doświadczenia wynika, że objawy awarii czujnika MAP są często bardzo podstępne i łatwo je pomylić z usterkami innych podzespołów. Dlatego tak ważne jest, aby dokładnie je poznać i umieć je odróżnić. Poniżej przedstawiłem najczęściej występujące symptomy, które powinny wzbudzić Twoją czujność.
Spadek mocy i słaba reakcja na gaz
Jednym z najbardziej odczuwalnych objawów jest wyraźna "ospałość" silnika. Jeśli zauważysz, że Twoje auto ma problem z dynamicznym przyspieszaniem, a reakcja na wciśnięcie pedału gazu jest opóźniona lub po prostu słaba, to może być sygnał. ECU, otrzymując błędne dane o ciśnieniu w kolektorze, nie jest w stanie prawidłowo dobrać dawki paliwa i efektywnie sterować turbosprężarką. W efekcie silnik pracuje w trybie awaryjnym lub po prostu nie osiąga pełnej mocy, co przekłada się na brak dynamiki, szczególnie przy wyższych prędkościach.
Nierówna praca silnika i falowanie obrotów
Niestabilna praca silnika, zwłaszcza na biegu jałowym, to kolejny typowy objaw. Auto może "szarpać", a wskazówka obrotomierza może niepokojąco falować, rosnąc i opadając bez wyraźnej przyczyny. Jest to bezpośredni rezultat nieprawidłowego dawkowania paliwa. Kiedy ECU dostaje fałszywe informacje o ilości powietrza, próbuje skompensować to błędnymi dawkami paliwa, co zakłóca stabilność procesu spalania i prowadzi do nierównej pracy silnika.
Ciemny, czarny dym z rury wydechowej
Czarny dym wydobywający się z rury wydechowej to bardzo wyraźny i niepokojący sygnał. Oznacza on, że silnik spala zbyt bogatą mieszankę paliwowo-powietrzną, czyli dostaje za dużo paliwa w stosunku do ilości powietrza. Błędne odczyty ciśnienia z czujnika MAP sprawiają, że ECU błędnie interpretuje warunki pracy i podaje nadmierną dawkę paliwa, która nie jest w stanie całkowicie się spalić. To nie tylko problem estetyczny, ale także sygnał, że silnik nie pracuje efektywnie i generuje nadmierne zanieczyszczenia.
Szarpanie podczas przyspieszenia
Gwałtowne dodanie gazu, na przykład podczas wyprzedzania, lub zmiana biegu na niższy, może powodować nieprzyjemne szarpanie silnika. To uczucie, jakby auto "dławiło się" lub nie mogło zdecydować, jaką moc ma dostarczyć. Jest to spowodowane nieprawidłowym sterowaniem dawką paliwa i ciśnieniem doładowania, które są kluczowe dla płynnego i dynamicznego przyspieszania. Błędne dane z czujnika MAP destabilizują ten proces, prowadząc do szarpania.
Zwiększone zużycie paliwa
Jeśli zauważysz, że Twój diesel nagle zaczął spalać znacznie więcej paliwa niż zwykle, czujnik MAP może być winowajcą. Jak już wspomniałem, błędne dane z tego czujnika często prowadzą do podawania niewłaściwej, zazwyczaj zbyt dużej, dawki paliwa. Silnik próbuje w ten sposób skompensować brak mocy lub niestabilną pracę, co bezpośrednio przekłada się na zauważalny wzrost kosztów eksploatacji pojazdu.
Problemy z rozruchem lub gaśnięcie silnika
W skrajnych przypadkach uszkodzony czujnik MAP może sprawić, że uruchomienie silnika stanie się trudne lub wręcz niemożliwe. Co więcej, silnik może niespodziewanie gasnąć, na przykład podczas dojeżdżania do skrzyżowania lub zatrzymywania się. Jest to sygnał bardzo poważnych problemów ze stabilnością pracy silnika, wynikających z całkowicie błędnych danych dostarczanych do ECU, które uniemożliwiają utrzymanie prawidłowych obrotów biegu jałowego.
Zapalona kontrolka "Check Engine" i kody błędów
Zapalenie się kontrolki "Check Engine" na desce rozdzielczej to jeden z najbardziej oczywistych sygnałów awarii. Komputer pokładowy, wykrywając nieprawidłowości w odczytach z czujnika MAP, zarejestruje specyficzne kody błędów. Najczęściej są to kody P0107 (zbyt niski sygnał z czujnika ciśnienia bezwzględnego w kolektorze) oraz P0108 (zbyt wysoki sygnał). Odczytanie tych kodów za pomocą skanera diagnostycznego to pierwszy i często najszybszy krok do potwierdzenia problemu z czujnikiem MAP.
Diagnostyka czujnika MAP jak sprawdzić, czy to na pewno on
Skoro już znasz objawy, czas przejść do konkretów, czyli jak sprawdzić, czy to na pewno czujnik MAP jest źródłem problemów. Wstępną diagnostykę możesz wykonać samodzielnie, co pozwoli Ci zaoszczędzić czas i pieniądze. Oto kroki, które moim zdaniem warto podjąć.
Lokalizacja czujnika MAP
Zanim przystąpisz do jakichkolwiek działań, musisz znaleźć czujnik MAP w swoim samochodzie. Zazwyczaj znajduje się on w kolektorze dolotowym lub w jego bezpośrednim sąsiedztwie, często za intercoolerem. Dokładna lokalizacja może się różnić w zależności od marki i modelu samochodu, dlatego warto zajrzeć do instrukcji obsługi pojazdu lub poszukać schematów w internecie. Pamiętaj, że jego umiejscowienie jest kluczowe dla prawidłowego pomiaru ciśnienia.
Wizualna inspekcja
Pierwszym krokiem, który zawsze polecam, jest dokładna wizualna inspekcja czujnika i jego złącz. Zwróć uwagę na wszelkie osady olej, sadzę, kurz czy brud. Sprawdź również, czy styki elektryczne nie są skorodowane lub uszkodzone. Zanieczyszczenia na elemencie pomiarowym czujnika są niezwykle częstą przyczyną jego wadliwego działania, ponieważ zakłócają precyzyjny pomiar ciśnienia. Czasem wystarczy tylko brud, aby czujnik zaczął podawać błędne dane.
Diagnostyka komputerowa (OBD2)
Podłączenie skanera OBD2 to najpewniejsza i najszybsza metoda diagnostyki. Nie tylko pozwoli Ci odczytać wspomniane wcześniej kody błędów (P0107, P0108), ale także sprawdzić wartości ciśnienia raportowane przez czujnik w czasie rzeczywistym. Obserwując te wartości podczas pracy silnika (na biegu jałowym, podczas dodawania gazu), możesz ocenić, czy czujnik działa prawidłowo i czy jego odczyty są spójne z oczekiwanymi. Jeśli wartości są nienaturalnie niskie, wysokie lub nie zmieniają się wcale, masz niemal pewność, że to właśnie czujnik MAP jest problemem.

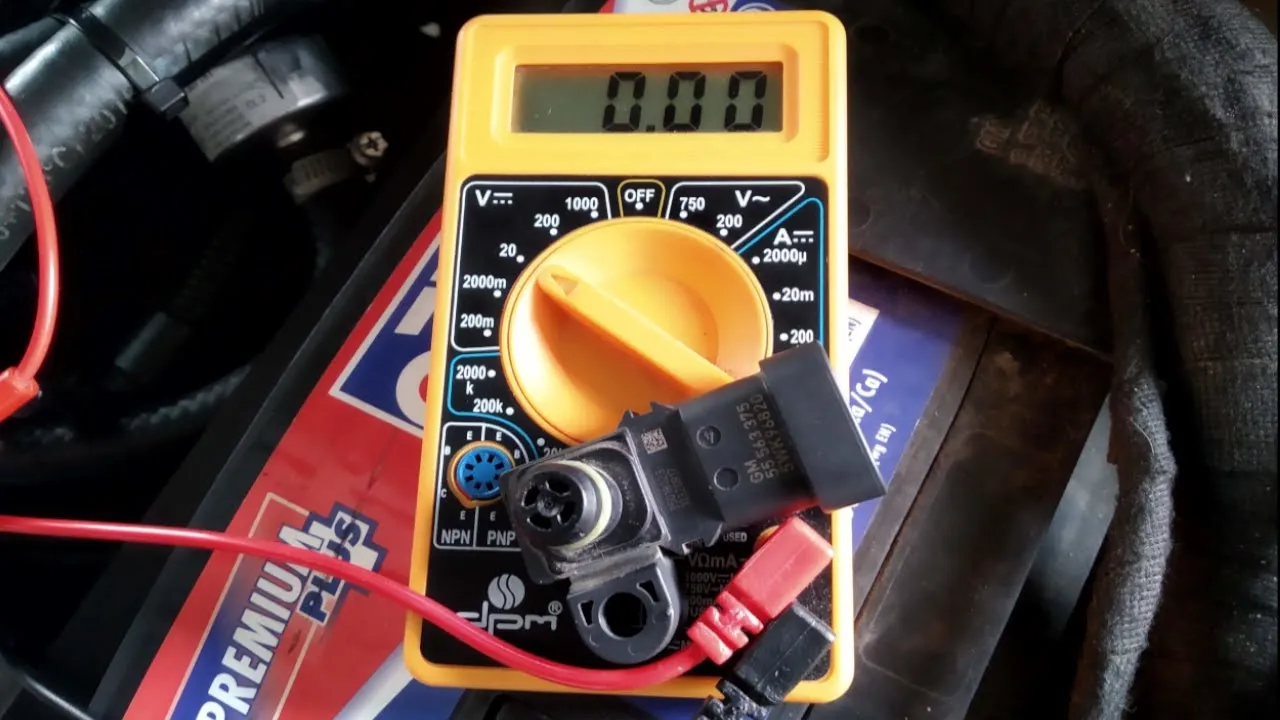

Pomiar multimetrem
Dla osób z podstawową wiedzą z zakresu elektroniki, pomiar multimetrem może być bardzo pomocny. Oto jak to zrobić:
- Sprawdź napięcie zasilania: Odłącz wtyczkę od czujnika MAP. Włącz zapłon (nie uruchamiaj silnika). Za pomocą multimetru zmierz napięcie między pinem zasilającym (zazwyczaj 5V) a masą. Powinno wynosić około 5V. Jeśli jest inne, problem może leżeć w instalacji elektrycznej, a nie w samym czujniku.
- Sprawdź napięcie sygnału wyjściowego: Podłącz czujnik z powrotem. Wbij się delikatnie w przewód sygnałowy (lub użyj specjalnych adapterów) i zmierz napięcie sygnału wyjściowego. Na biegu jałowym powinno ono wynosić około 1-1.5V.
- Symulacja ciśnienia: Delikatnie dmuchnij w otwór czujnika lub użyj pompki podciśnieniowej (jeśli masz taką możliwość). Napięcie sygnału powinno się zmieniać wraz ze zmianą ciśnienia. Jeśli napięcie jest stałe lub nie zmienia się wcale, czujnik jest uszkodzony.
Jak odróżnić awarię MAP od innych usterek?
To kluczowe pytanie, ponieważ objawy uszkodzenia czujnika MAP są często bardzo podobne do awarii turbosprężarki, wtryskiwaczy, pompy paliwa, a nawet nieszczelności w układzie dolotowym. Moja rada jest prosta: nie wymieniaj części "w ciemno". Zawsze stawiaj na kompleksową diagnostykę. Jeśli po sprawdzeniu czujnika MAP nadal masz wątpliwości, koniecznie sprawdź inne potencjalne źródła problemu. Na przykład, nieszczelności w dolocie mogą również powodować błędne odczyty ciśnienia, a uszkodzona turbosprężarka będzie dawać podobne objawy spadku mocy. Tylko dokładne sprawdzenie wszystkich podejrzanych elementów pozwoli na trafne zdiagnozowanie usterki.
Dlaczego czujnik MAP ulega awarii najczęstsze przyczyny
Czujnik MAP, choć z pozoru niewielki i niepozorny, pracuje w dość trudnych warunkach. Jest narażony na szereg czynników, które z czasem mogą prowadzić do jego uszkodzenia. Zrozumienie tych przyczyn pomoże Ci nie tylko w diagnostyce, ale także w zapobieganiu przyszłym awariom.
Zanieczyszczenia (sadza, olej, kurz)
To zdecydowanie najczęstsza przyczyna awarii. W silnikach Diesla, zwłaszcza tych wyposażonych w system recyrkulacji spalin (EGR), do kolektora dolotowego dostaje się mieszanka spalin, oleju i sadzy. Te osady z czasem gromadzą się na elemencie pomiarowym czujnika MAP. Warstwa sadzy i oleju działa jak izolator, zakłócając precyzyjny pomiar ciśnienia. Czujnik zaczyna podawać fałszywe odczyty do ECU, co prowadzi do wszystkich wcześniej wymienionych objawów. To trochę tak, jakbyś próbował mierzyć temperaturę termometrem pokrytym grubą warstwą brudu wynik nigdy nie będzie dokładny.
Nieszczelności w układzie dolotowym
Układ dolotowy w silniku Diesla musi być absolutnie szczelny, aby czujnik MAP mógł prawidłowo mierzyć ciśnienie. Wszelkie nieszczelności pęknięte węże, luźne opaski, uszkodzone uszczelki mogą prowadzić do dostawania się "lewego powietrza" do kolektora. W efekcie, ciśnienie mierzone przez czujnik będzie inne niż to, które powinno być, a ECU otrzyma błędne dane. Silnik będzie pracował nieprawidłowo, próbując skompensować te fałszywe odczyty. Warto więc regularnie sprawdzać stan wszystkich połączeń w układzie dolotowym.
Uszkodzenia mechaniczne i elektryczne
Samochód to środowisko pełne wibracji, a te mogą z czasem prowadzić do uszkodzeń mechanicznych delikatnych wewnętrznych komponentów czujnika MAP. Ponadto, problemy mogą dotyczyć również jego połączeń elektrycznych korozja styków, przetarcia przewodów czy po prostu ich poluzowanie. Każdy z tych czynników może zakłócić przesyłanie sygnału do ECU. Nie zapominajmy też o naturalnym zużyciu eksploatacyjnym. Jak każda część elektroniczna, czujnik MAP ma swoją żywotność i z czasem może po prostu stracić swoją precyzję działania, co jest normalnym procesem starzenia się komponentów.
Naprawa czujnika MAP czyścić czy wymieniać
Kiedy już zdiagnozujesz problem z czujnikiem MAP, stajesz przed dylematem: czy próbować go wyczyścić, czy od razu wymienić na nowy? Z mojego doświadczenia wynika, że obie opcje mają swoje uzasadnienie, ale wybór zależy od stopnia uszkodzenia i Twoich oczekiwań.
Czyszczenie czujnika MAP kiedy ma sens?
Czyszczenie czujnika MAP ma sens przede wszystkim wtedy, gdy problemem są tylko i wyłącznie zanieczyszczenia osady sadzy, oleju czy kurzu. Jeśli czujnik nie jest uszkodzony mechanicznie ani elektrycznie, a jedynie "zatkany", czyszczenie może przywrócić mu pełną sprawność. To rozwiązanie jest znacznie tańsze niż wymiana.
- Użyj dedykowanych preparatów: Do czyszczenia używaj specjalnych preparatów do czyszczenia gaźników, przepływomierzy lub benzyny ekstrakcyjnej. Są one bezpieczne dla delikatnych elementów elektronicznych.
- Bądź ostrożny: Podczas czyszczenia zachowaj szczególną ostrożność. Nie używaj ostrych narzędzi ani szczotek, które mogłyby uszkodzić element pomiarowy. Delikatnie spryskaj czujnik i pozwól, aby preparat rozpuścił osady.
- Osusz czujnik: Po czyszczeniu upewnij się, że czujnik jest całkowicie suchy, zanim ponownie go zamontujesz.
Wymiana czujnika MAP kiedy jest konieczna?
Wymiana czujnika MAP jest najczęściej stosowanym i moim zdaniem najpewniejszym rozwiązaniem, zwłaszcza gdy czyszczenie nie przyniosło efektów, czujnik jest uszkodzony mechanicznie, lub masz pewność, że jego elektronika po prostu się zużyła. Przy wyborze nowego czujnika zwróć uwagę na jego zgodność z modelem Twojego auta. Na rynku dostępne są zarówno oryginalne części (OEM), jak i wysokiej jakości zamienniki. Oryginały oferują gwarancję jakości i idealne dopasowanie, ale są droższe. Dobre zamienniki mogą być równie skuteczne, ale warto wybierać te od renomowanych producentów, aby uniknąć problemów w przyszłości.
Koszty wymiany czujnika MAP w Polsce
Koszty związane z wymianą czujnika MAP w Polsce są dość zróżnicowane, ale zazwyczaj nie są astronomiczne, co jest dobrą wiadomością. Oto orientacyjne widełki cenowe:
-
Cena części:
- Zamienniki: Dobrej jakości zamienniki można kupić już za 50-200 zł.
- Części oryginalne (OEM): W zależności od modelu samochodu, ceny oryginalnych czujników MAP wahają się od 200 do nawet 600 zł.
- Koszt robocizny: Wymiana czujnika MAP jest zazwyczaj prostą i szybką operacją, która nie wymaga specjalistycznych narzędzi ani dużo czasu. Dlatego koszt robocizny w warsztacie nie powinien być wysoki i zazwyczaj zamyka się w kwocie 100-200 zł.
Konsekwencje jazdy z uszkodzonym czujnikiem MAP
Ignorowanie problemu z czujnikiem MAP to błąd, który może Cię drogo kosztować. Wiem, że czasem kusi, aby odłożyć naprawę, ale w tym przypadku konsekwencje mogą być znacznie poważniejsze niż tylko spadek komfortu jazdy.
Pogorszenie osiągów i zwiększone spalanie
Jazda z uszkodzonym czujnikiem MAP jest niezalecana i, szczerze mówiąc, po prostu nieprzyjemna. Krótkoterminowe konsekwencje to przede wszystkim znaczne pogorszenie osiągów silnika auto jest ospałe, brakuje mu mocy, a przyspieszanie staje się męczące. Do tego dochodzi zwiększone zużycie paliwa, co bezpośrednio uderza w Twój portfel. Nieprawidłowe spalanie prowadzi również do zwiększonej emisji spalin, co jest niekorzystne dla środowiska i może skutkować problemami podczas przeglądu technicznego. W dłuższej perspektywie, takie warunki pracy silnika mogą prowadzić do uszkodzenia innych, znacznie droższych podzespołów.
Przeczytaj również: Twój diesel po 2025: Zakaz 2035, SCT i co musisz wiedzieć?
Ryzyko uszkodzenia turbosprężarki i filtra DPF
To moim zdaniem najpoważniejsze ryzyko. Błędne dane z czujnika MAP prowadzą do nieprawidłowego spalania paliwa, co skutkuje nadmierną produkcją sadzy. Ta sadza, zamiast zostać prawidłowo wypalona, zaczyna gromadzić się w układzie wydechowym, a przede wszystkim w filtrze cząstek stałych (DPF). Z czasem DPF zapycha się, co prowadzi do jego uszkodzenia i konieczności kosztownej regeneracji lub wymiany. Co więcej, nieprawidłowe sterowanie ciśnieniem doładowania, wynikające z błędnych odczytów MAP, może negatywnie wpływać na żywotność turbosprężarki. Pracuje ona w niewłaściwych warunkach, co przyspiesza jej zużycie i może prowadzić do jej awarii, a wymiana turbosprężarki to już naprawdę duży wydatek.
