Peugeot 207: Przekaźnik wentylatora gdzie go szukać i jak diagnozować?

Szukanie przekaźnika wentylatora chłodnicy w Peugeocie 207 bywa niczym detektywistyczna zagadka ten z pozoru prosty element potrafi ukryć się w kilku miejscach, a w niektórych wersjach w ogóle go nie znajdziemy. W tym artykule, jako Ernest Malinowski, poprowadzę Cię przez labirynt możliwych lokalizacji, pomogę zdiagnozować problem i wskażę, co robić, gdy klasycznego przekaźnika po prostu nie ma.

Lokalizacja przekaźnika wentylatora w Peugeot 207 to często wyzwanie, z którym boryka się wielu właścicieli. Nie ma jednej uniwersalnej odpowiedzi, gdzie dokładnie go szukać, ponieważ umiejscowienie tego elementu zależy od wersji silnikowej oraz rocznika produkcji pojazdu. Co więcej, w wielu nowszych konfiguracjach Peugeota 207 tradycyjny, wymienny przekaźnik w ogóle nie występuje, co dodatkowo komplikuje sprawę. To właśnie ta różnorodność rozwiązań sprawia, że precyzyjna diagnoza wymaga nieco więcej uwagi.

Rola przekaźnika w układzie chłodzenia: mała część, wielka odpowiedzialność. Ten niewielki element pełni kluczową funkcję w systemie chłodzenia silnika. To on odpowiada za załączanie i wyłączanie wentylatora chłodnicy w odpowiednim momencie, zapewniając utrzymanie optymalnej temperatury pracy jednostki napędowej. Bez sprawnie działającego przekaźnika silnik jest narażony na przegrzanie, co może prowadzić do poważnych i kosztownych awarii. Dlatego tak ważne jest, aby wiedzieć, gdzie go szukać i jak zdiagnozować jego ewentualną usterkę.

Peugeot 207: dlaczego jeden model ma kilka rozwiązań? Ta różnorodność w Peugeocie 207 wynika z ewolucji technologicznej i dostosowywania konstrukcji do różnych rynków oraz norm emisji. Wersje z wczesnych lat produkcji, np. z 2006 czy 2008 roku, często opierały się na klasycznym przekaźniku umieszczonym w skrzynce bezpieczników (module BSM). Z kolei modele z około 2010 roku mogły już mieć przekaźnik ukryty w mniej oczywistym miejscu, na przykład za lewym przednim błotnikiem. Ponadto, w wielu nowszych konfiguracjach tradycyjny przekaźnik został całkowicie zastąpiony przez zintegrowany moduł sterujący w BSM lub bezpośrednio przez sterownik silnika (ECU), co oznacza, że nie ma fizycznego, wymiennego elementu do zlokalizowania. Zrozumienie tych różnic jest kluczowe dla prawidłowej diagnostyki.

Gdzie szukać przekaźnika? Poznaj najczęstsze lokalizacje

Kiedy już wiemy, że lokalizacja przekaźnika wentylatora w Peugeocie 207 nie jest stała, możemy skupić się na najczęstszych miejscach, gdzie producent zdecydował się go umieścić. Istnieją dwa główne scenariusze, które pokrywają większość przypadków, choć zawsze warto mieć na uwadze, że konkretne rozwiązania mogą się różnić w zależności od dokładnej specyfikacji Twojego pojazdu. Przejdźmy zatem do konkretów.

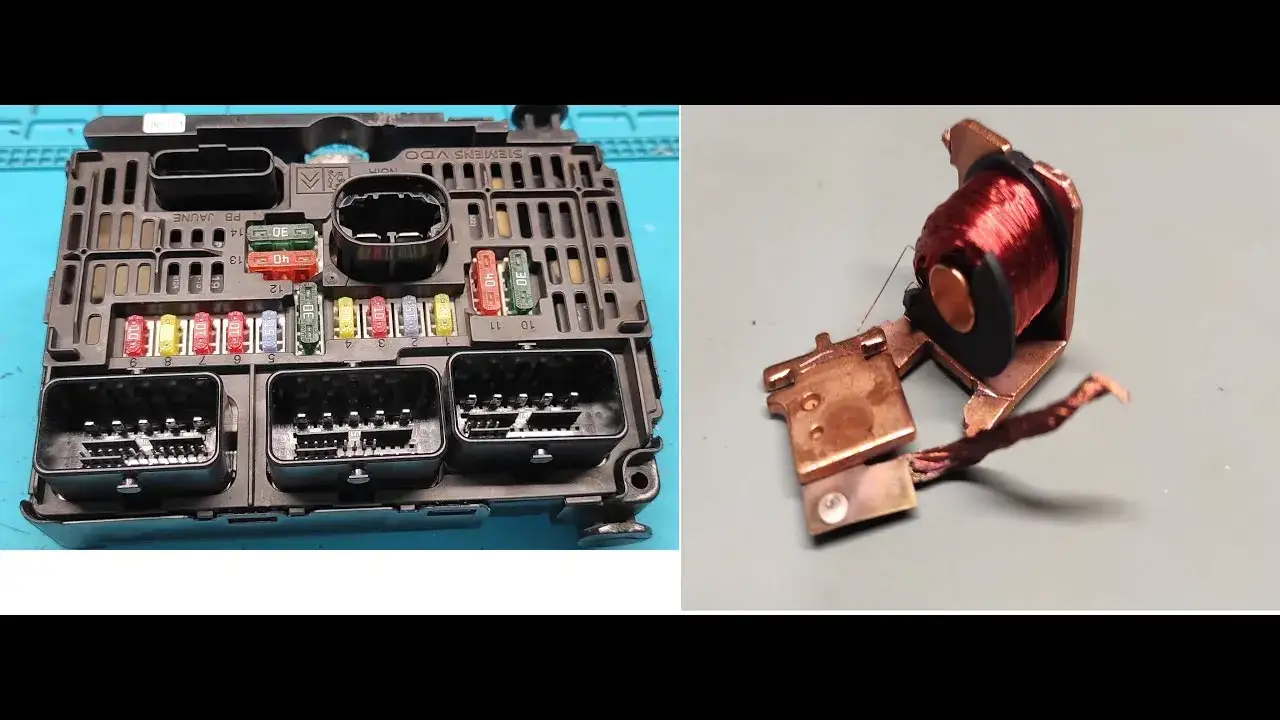

Scenariusz 1: Przekaźnik w skrzynce bezpieczników (BSM) w komorze silnika

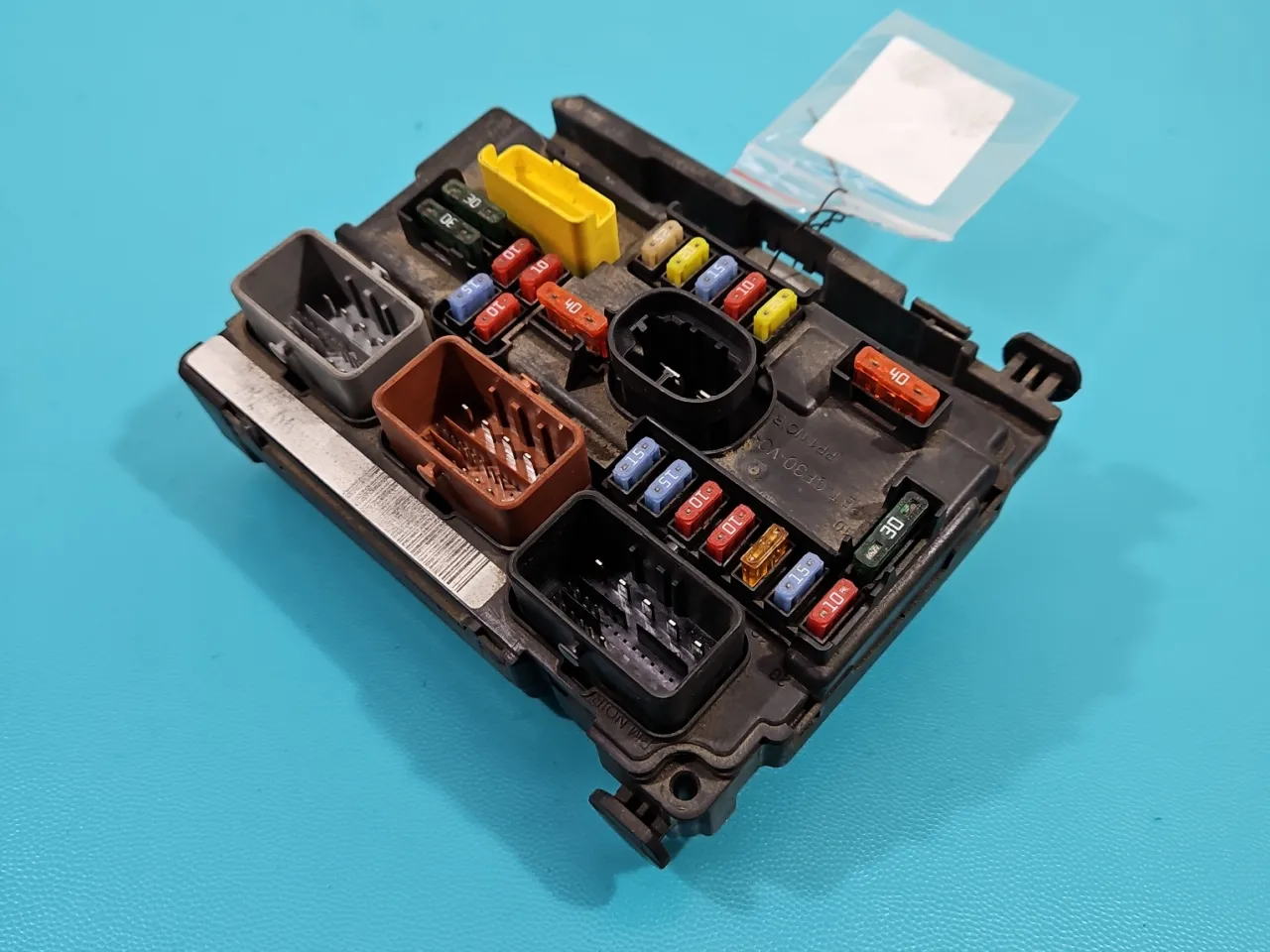

Jak rozpoznać moduł BSM obok akumulatora?

Moduł BSM to zazwyczaj czarna, plastikowa skrzynka z pokrywą, znajdująca się w pobliżu akumulatora, często po lewej stronie (patrząc od przodu samochodu). Na pokrywie lub w instrukcji obsługi pojazdu znajdziesz schemat, który pomoże Ci zidentyfikować poszczególne bezpieczniki i przekaźniki. Czasem jest ona opisana jako "skrzynka bezpieczników w komorze silnika".

Którego przekaźnika szukać? Identyfikacja na podstawie schematu

W module BSM znajduje się wiele przekaźników, odpowiadających za różne funkcje. Bez schematu elektrycznego pojazdu, który zazwyczaj jest dostępny w instrukcji obsługi lub serwisowej, precyzyjna identyfikacja właściwego przekaźnika wentylatora może być trudna. Zazwyczaj jest on oznaczony symbolem wentylatora lub literą "R" z numerem, np. R1, R2. Zawsze zalecam sprawdzenie schematu, aby uniknąć pomyłki i niepotrzebnego demontażu innych elementów.

Scenariusz 2: Ukryty przekaźnik za lewym błotnikiem

W niektórych konfiguracjach Peugeota 207, zwłaszcza tych z okolic 2010 roku, przekaźnik wentylatora może być umieszczony w mniej dostępnym miejscu za lewym przednim błotnikiem. Jest to rozwiązanie rzadsze, ale warto o nim pamiętać, jeśli nie znajdziesz przekaźnika w module BSM.

Kiedy podejrzewać tę lokalizację? (Wersje silnikowe i roczniki)

Tę ukrytą lokalizację należy podejrzewać przede wszystkim w nowszych rocznikach Peugeota 207, zwłaszcza tych wyprodukowanych około 2010 roku, oraz w specyficznych wersjach silnikowych, choć niestety nie ma tu twardych reguł. Jeśli po dokładnym sprawdzeniu BSM nie ma śladu po przekaźniku wentylatora, to jest to sygnał, by poszukać głębiej. Dostęp do niego jest trudniejszy i wymaga demontażu elementów karoserii.

Jak uzyskać dostęp? Instrukcja demontażu nadkola krok po kroku

Aby dostać się do przekaźnika ukrytego za błotnikiem, musisz wykonać następujące kroki:

1. Podnieś samochód i zdejmij lewe przednie koło: Upewnij się, że samochód jest bezpiecznie podparty na koziołkach.
2. Zlokalizuj śruby i spinki mocujące nadkole: Nadkole jest zazwyczaj mocowane za pomocą kilku śrub (najczęściej Torx) i plastikowych spinek.
3. Ostrożnie zdemontuj nadkole: Odkręć wszystkie śruby i usuń spinki. Czasem konieczne jest delikatne odgięcie zderzaka, aby nadkole wyszło swobodnie.
4. Zlokalizuj przekaźnik: Po zdjęciu nadkola powinieneś zobaczyć wiązkę przewodów i zazwyczaj niewielką skrzynkę lub uchwyt, w którym znajduje się przekaźnik lub zespół przekaźników.
5. Odłącz zasilanie: Zawsze pamiętaj o odłączeniu ujemnej klemy akumulatora przed jakąkolwiek pracą przy instalacji elektrycznej!
6. Wymień przekaźnik: Po zlokalizowaniu, możesz przystąpić do jego sprawdzenia lub wymiany.

Co, jeśli nie ma klasycznego przekaźnika? Zrozum nowoczesne sterowanie

Jak już wspomniałem, w wielu nowszych konfiguracjach Peugeota 207 nie znajdziesz tradycyjnego, wymiennego przekaźnika wentylatora. To trend, który obserwuję w nowoczesnej motoryzacji coraz więcej funkcji jest integrowanych w modułach elektronicznych. W takim przypadku nie szukamy fizycznego przekaźnika, a raczej skupiamy się na diagnostyce modułów sterujących. To ważne, aby nie tracić czasu na szukanie czegoś, czego po prostu nie ma.

Rola modułu BSM i sterownika ECU w zarządzaniu wentylatorem

W sytuacjach, gdy klasyczny przekaźnik jest nieobecny, jego funkcję przejmuje zintegrowany moduł sterujący w skrzynce bezpieczników (BSM) lub bezpośrednio sterownik silnika (ECU). Oznacza to, że to te zaawansowane jednostki elektroniczne bezpośrednio zarządzają pracą wentylatora, decydując o jego włączeniu i wyłączeniu na podstawie danych z czujników temperatury. Jest to rozwiązanie bardziej złożone, które wymaga bardziej zaawansowanej diagnostyki, często z użyciem komputera diagnostycznego, aby odczytać ewentualne kody błędów i sprawdzić parametry pracy.

Opornica wentylatora (rezystor): cichy bohater drugiego planu

W wielu układach sterowanych przez BSM lub ECU, obok głównego modułu, często występuje również opornica wentylatora (zwana też rezystorem). Jej rola jest nieoceniona to ona umożliwia wielostopniową pracę wentylatora, regulując jego prędkość obrotową. Dzięki temu wentylator może pracować na niższych obrotach, gdy potrzebne jest tylko delikatne schłodzenie, i na pełnej mocy w sytuacjach krytycznych. Uszkodzenie opornicy często objawia się tym, że wentylator działa tylko na jednym, najwyższym biegu, lub nie działa wcale na niższych prędkościach.

Wentylator nie działa? To nie musi być przekaźnik! Prosta diagnostyka

Zanim rzucisz się na wymianę przekaźnika, warto przeprowadzić kilka prostych testów, które pomogą wykluczyć inne, często bardziej banalne przyczyny awarii wentylatora. Moje doświadczenie podpowiada, że nie zawsze winny jest przekaźnik, a szybka i logiczna diagnostyka może zaoszczędzić czas i pieniądze.

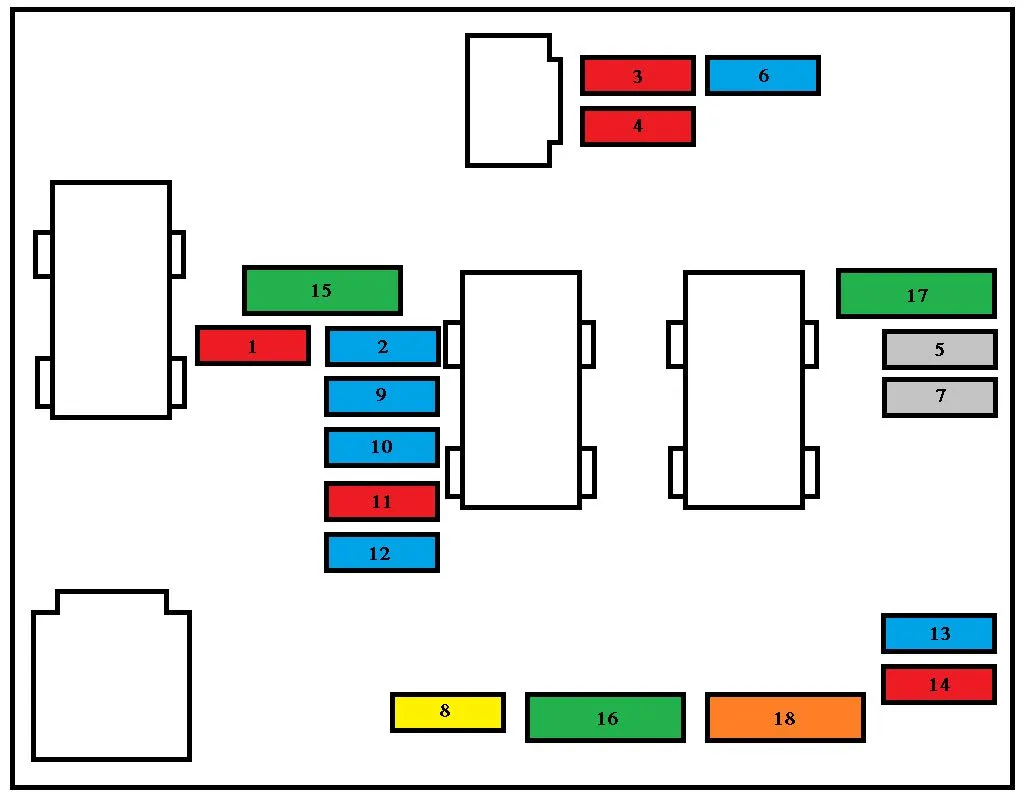

Krok 1: Sprawdzenie kluczowych bezpieczników (F1 i MF1)

Pierwszym i absolutnie podstawowym krokiem w diagnostyce jest sprawdzenie bezpieczników. Za działanie wentylatora chłodnicy w Peugeocie 207 odpowiadają zazwyczaj bezpieczniki oznaczone jako F1 i MF1 (maxi bezpiecznik). Znajdziesz je w skrzynce bezpieczników w komorze silnika (wspomniany moduł BSM). Sprawdź je wizualnie przepalony bezpiecznik ma przerwany drucik. Jeśli nie jesteś pewien, użyj multimetru do sprawdzenia ciągłości obwodu. Przepalony bezpiecznik to najprostsza i najtańsza usterka do naprawienia.

Krok 2: Nasłuchuj "kliknięcia": czy przekaźnik w ogóle reaguje?

Jeśli już zlokalizowałeś przekaźnik (lub jego gniazdo), możesz spróbować posłuchać, czy reaguje. Po włączeniu zapłonu lub gdy silnik osiągnie odpowiednią temperaturę, przekaźnik powinien wydać ciche "kliknięcie". Brak tego dźwięku może sugerować, że przekaźnik nie dostaje sygnału sterującego lub jest uszkodzony mechanicznie. Jeśli słyszysz kliknięcie, ale wentylator nie startuje, problem może leżeć w samym wentylatorze lub w przerwanej wiązce przewodów.

Krok 3: Test wymuszony klimatyzacją: co mówi o usterce?

Bardzo przydatnym testem diagnostycznym jest włączenie klimatyzacji. W większości samochodów, włączenie klimatyzacji powinno wymusić start wentylatora chłodnicy, niezależnie od temperatury silnika. Jeśli wentylator działa z włączoną klimatyzacją, ale nie uruchamia się, gdy silnik osiąga wysoką temperaturę, to z dużą dozą prawdopodobieństwa problem nie leży w przekaźniku czy samym wentylatorze, a raczej w czujniku temperatury płynu chłodzącego. To on wysyła sygnał do sterownika o konieczności załączenia wentylatora.

Jakie objawy jednoznacznie wskazują na uszkodzony przekaźnik?

Chociaż wentylator może nie działać z wielu powodów, istnieją pewne objawy, które szczególnie mocno wskazują na problem z przekaźnikiem. Zwróć na nie uwagę podczas diagnostyki.

Wentylator pracuje bez przerwy: typowy objaw "sklejonych styków"

Jednym z najbardziej charakterystycznych objawów uszkodzonego przekaźnika jest sytuacja, gdy wentylator chłodnicy pracuje bez przerwy, nawet po wyłączeniu zapłonu i wyjęciu kluczyka. To zazwyczaj oznacza, że styki wewnątrz przekaźnika "skleiły się" w pozycji zamkniętej, co powoduje ciągłe zasilanie wentylatora. W takiej sytuacji konieczna jest natychmiastowa wymiana przekaźnika, aby uniknąć rozładowania akumulatora.

Martwa cisza mimo gorącego silnika: sygnał braku zasilania

Drugim, równie typowym objawem jest całkowity brak reakcji wentylatora, mimo że silnik osiąga wysoką temperaturę i kontrolka przegrzania na desce rozdzielczej już świeci. Taka "martwa cisza" może wskazywać na brak zasilania wentylatora, uszkodzenie samego przekaźnika (np. przepaloną cewkę) lub przerwę w obwodzie elektrycznym prowadzącym do wentylatora.

Krok 5: Sprawdzenie czujnika temperatury płynu chłodzącego

Jak już wspomniałem przy teście z klimatyzacją, uszkodzony czujnik temperatury płynu chłodzącego jest częstą przyczyną nieprawidłowej pracy wentylatora. Jeśli czujnik przekazuje błędne dane do sterownika silnika (np. zaniża temperaturę), wentylator może nie włączać się wcale lub załączać się zbyt późno. Wstępną diagnozę możesz przeprowadzić, porównując wskazania temperatury na desce rozdzielczej z rzeczywistą temperaturą silnika (np. za pomocą termometru na podczerwień lub komputera diagnostycznego). Jeśli wskazania są rozbieżne, czujnik prawdopodobnie wymaga wymiany.

Samodzielna diagnostyka i wymiana przekaźnika wentylatora

Jeśli po wstępnej diagnostyce podejrzewasz uszkodzenie przekaźnika, jego sprawdzenie i wymiana są w zasięgu możliwości większości majsterkowiczów. Wymaga to podstawowych narzędzi i przede wszystkim ostrożności, zwłaszcza podczas pracy z instalacją elektryczną samochodu. Pamiętaj, że bezpieczeństwo jest najważniejsze.

Testowanie przekaźnika za pomocą multimetru: prosta instrukcja

Aby sprawdzić przekaźnik wentylatora za pomocą multimetru, wykonaj następujące kroki:

1. Odłącz akumulator: Zawsze zacznij od odłączenia ujemnej klemy akumulatora, aby uniknąć zwarcia.
2. Wyjmij przekaźnik: Zlokalizuj i wyjmij przekaźnik z gniazda. Zwróć uwagę na jego oznaczenia (np. piny 30, 85, 86, 87).
3. Sprawdź cewkę (piny 85 i 86): Ustaw multimetr na pomiar rezystancji (Ω). Przyłóż sondy multimetru do pinów 85 i 86 (cewka sterująca). Powinieneś uzyskać odczyt rezystancji (zazwyczaj od kilkudziesięciu do kilkuset omów). Brak odczytu (nieskończona rezystancja) oznacza, że cewka jest przerwana, a przekaźnik uszkodzony.
4. Sprawdź styki (piny 30 i 87): Ustaw multimetr na pomiar ciągłości (brzęczyk lub Ω). Przyłóż sondy do pinów 30 i 87. W sprawnym, niezałączonym przekaźniku nie powinno być ciągłości (obwód otwarty).
5. Wymuś załączenie przekaźnika: Podłącz zasilanie 12V (np. z akumulatora samochodowego, przez bezpiecznik!) do pinów 85 i 86 (cewka). Powinieneś usłyszeć "kliknięcie". Następnie ponownie sprawdź ciągłość między pinami 30 i 87. Teraz multimetr powinien wskazywać ciągłość (obwód zamknięty). Jeśli nie ma kliknięcia lub ciągłości po załączeniu, przekaźnik jest uszkodzony.

Jak bezpiecznie zdemontować i zamontować nowy przekaźnik?

1. Odłącz akumulator: To podstawa zawsze odłącz ujemną klemę akumulatora przed pracą przy elektryce.
2. Zlokalizuj uszkodzony przekaźnik: Upewnij się, że masz właściwy przekaźnik.
3. Wyjmij stary przekaźnik: Zazwyczaj wystarczy go delikatnie pociągnąć lub podważyć płaskim śrubokrętem. Czasem jest on mocowany na zatrzaski.
4. Wyczyść gniazdo: Sprawdź, czy w gnieździe nie ma korozji ani brudu. Jeśli jest, delikatnie wyczyść styki.
5. Włóż nowy przekaźnik: Włóż nowy przekaźnik w to samo miejsce, upewniając się, że jest prawidłowo osadzony i wszystkie piny weszły w swoje gniazda. Powinien "kliknąć" na miejsce.
6. Podłącz akumulator: Ponownie podłącz ujemną klemę akumulatora.
7. Sprawdź działanie: Uruchom silnik i obserwuj, czy wentylator załącza się prawidłowo po osiągnięciu odpowiedniej temperatury.

Na co zwrócić uwagę przy zakupie nowej części?

• Zgodność z modelem i rocznikiem: Upewnij się, że przekaźnik jest przeznaczony do Twojego konkretnego modelu Peugeot 207, z uwzględnieniem rocznika i wersji silnikowej.
• Numer OEM: Najlepiej kupić przekaźnik o numerze części OEM (Original Equipment Manufacturer) zgodnym z oryginalnym elementem. Znajdziesz go na starym przekaźniku lub w katalogu części.
• Producent: Wybieraj przekaźniki renomowanych producentów (np. Bosch, Hella, Valeo), aby zapewnić niezawodność i długą żywotność. Unikaj najtańszych zamienników nieznanego pochodzenia.

Ciągła praca wentylatora: czy to tryb awaryjny silnika?

Kiedy wentylator chłodnicy pracuje bez przerwy, nawet na zimnym silniku lub zaraz po odpaleniu, często pierwszym skojarzeniem jest uszkodzony przekaźnik ze "sklejonymi" stykami. Jednak moje doświadczenie pokazuje, że nie zawsze jest to jedyna przyczyna. W wielu przypadkach ciągła praca wentylatora może być objawem wejścia silnika w tryb awaryjny. Jest to mechanizm ochronny pojazdu komputer sterujący, wykrywając poważną usterkę, prewencyjnie włącza wentylator na stałe, aby chronić silnik przed przegrzaniem, nawet jeśli nie ma bezpośredniego zagrożenia.

Jak odróżnić usterkę przekaźnika od błędu w sterowniku silnika?

Rozróżnienie tych dwóch sytuacji jest kluczowe. Jeśli wentylator pracuje bez przerwy, a po wyjęciu kluczyka ze stacyjki nadal działa, to z dużym prawdopodobieństwem winny jest przekaźnik (sklejone styki). Jeśli jednak wentylator wyłącza się po wyjęciu kluczyka, ale uruchamia się od razu po odpaleniu zimnego silnika i pracuje non-stop, to bardziej prawdopodobne jest, że problem leży w błędzie w sterowniku silnika (ECU) lub innym czujniku. W takiej sytuacji niezbędne jest podłączenie samochodu do komputera diagnostycznego w celu odczytania kodów błędów. To one wskażą, co dokładnie "boli" Twój samochód i dlaczego ECU wymusza pracę wentylatora.
