Dobrze dobrana przekładnia decyduje o tym, czy silnik będzie pracował lekko, płynnie i z właściwym zapasem momentu, czy zacznie się grzać, hałasować i szybciej zużywać. W praktyce to jeden z tych elementów napędu, które widać najmniej, ale od których zależy najwięcej: prędkość wału roboczego, siła na wyjściu i trwałość całego układu. W tym tekście rozkładam temat na czynniki pierwsze: od zasady działania, przez typy rozwiązań, po dobór i najczęstsze błędy przy eksploatacji.
Najważniejsze rzeczy, które warto wiedzieć o napędzie z przełożeniem
- Zmniejszenie prędkości zwykle oznacza wzrost momentu obrotowego, ale tylko częściowo, bo część energii ginie na tarciu.
- Przełożenie dobiera się do wymaganej prędkości wyjściowej, momentu, cyklu pracy i charakteru obciążenia.
- Walcowe, stożkowe, planetarne i ślimakowe różnią się sprawnością, gabarytem, kierunkiem osi i kulturą pracy.
- Największym błędem jest dobór napędu wyłącznie po mocy silnika, bez sprawdzenia obciążenia i warunków pracy.
- Serwis zaczyna się od smarowania, osiowania i kontroli luzów, a nie od wymiany całego układu.
Jak działa układ zębaty i skąd bierze się wzrost momentu
Mechanizm przełożeń robi jedną rzecz bardzo dobrze: zamienia wysoką prędkość obrotową na mniejszą, ale za to z większym momentem. Jak podaje SEW-EURODRIVE, w większości zastosowań taki układ redukuje prędkość silnika i zwiększa moment w tej samej proporcji, co dla napędu jest zwykle właśnie tym, czego potrzeba. Zasada jest prosta: jeśli wał silnika kręci się szybciej niż wał roboczy, przełożenie rośnie, a na wyjściu pojawia się większa siła skręcająca.
Najłatwiej policzyć to przez stosunek prędkości: i = n1 / n2, gdzie n1 to prędkość wejściowa, a n2 wyjściowa. Jeśli silnik ma 3000 obr./min, a maszyna potrzebuje 300 obr./min, przełożenie wynosi 10:1. W teorii moment rośnie dziesięciokrotnie, w praktyce trochę mniej, bo każda para kół zębatych, łożysko i uszczelnienie wprowadzają straty. W nowoczesnych układach zębatych sprawność bywa bardzo wysoka, często w okolicach 95-98%, ale jej poziom zależy od konstrukcji, liczby stopni i smarowania.
Warto też rozróżnić dwie rzeczy, które są często mylone: przełożenie i sprawność. Pierwsze mówi, jak bardzo zmieniasz prędkość i moment, drugie pokazuje, ile energii tracisz po drodze. To właśnie dlatego dwa napędy o tym samym przełożeniu mogą pracować zupełnie inaczej pod obciążeniem. Z tego punktu widzenia najważniejsze pytanie brzmi nie: „ile ma mocy silnik?”, tylko: „jakie obciążenie ma obsłużyć cały układ?”.
Gdy to jest jasne, można przejść do konkretnych rozwiązań i sprawdzić, które z nich najlepiej pasują do danej maszyny.
Jakie typy rozwiązań spotyka się najczęściej

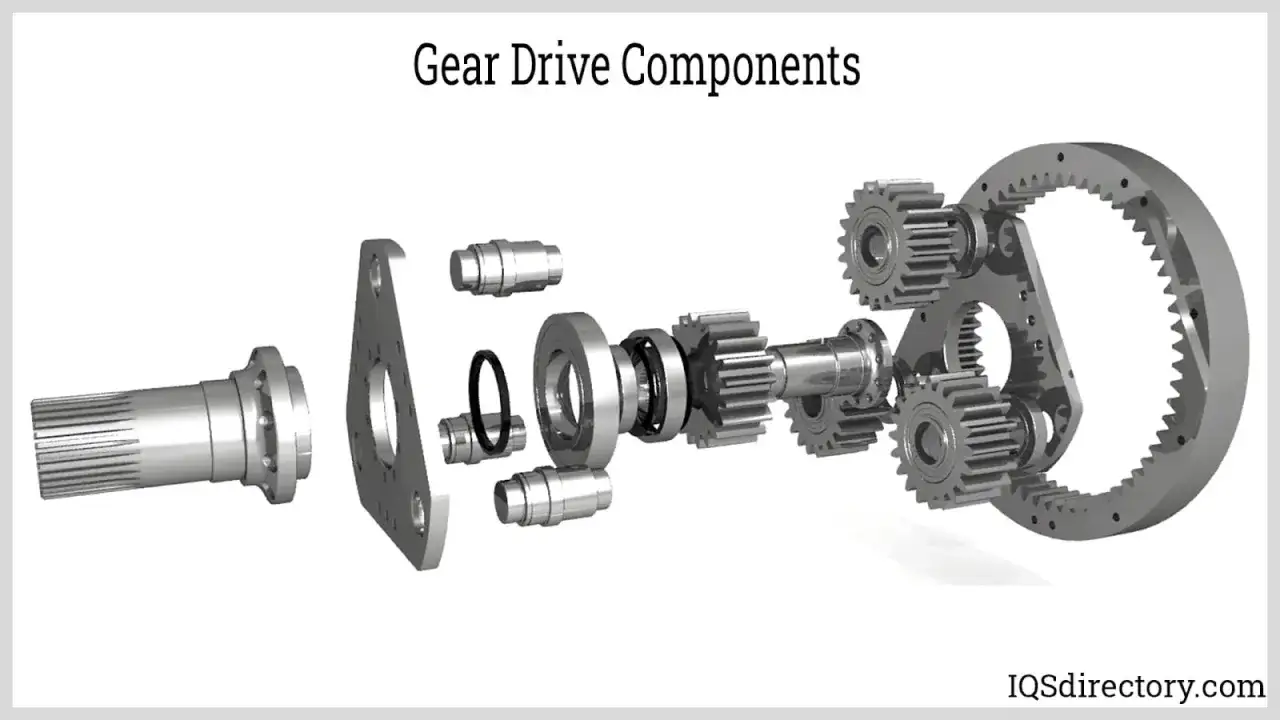

W praktyce najczęściej wybiera się kilka rodzin układów, a każda z nich ma inne mocne strony. W materiałach Schaeffler dla przekładni planetarnych podkreślono ich kompaktową budowę i wysoką gęstość momentu, czyli zdolność do przenoszenia dużej siły przy niewielkich gabarytach. To właśnie ten parametr bardzo często przesądza o wyborze w maszynach, gdzie miejsca jest mało, a obciążenie duże.
| Typ | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Walcowa | Wysoka sprawność, prosta konstrukcja, dobra trwałość | Potrzebuje odpowiedniego ustawienia osi, zajmuje więcej miejsca niż planetarna | Przenośniki, napędy ogólne, maszyny o przewidywalnym obciążeniu |
| Stożkowa | Zmienia kierunek przeniesienia mocy, dobrze radzi sobie przy układach kątowych | Wymaga precyzyjnego montażu i kontroli luzów | Napędy narożne, maszyny z wałami ustawionymi pod kątem |
| Planetarna | Bardzo kompaktowa, wysoka gęstość momentu, dobra do dużych obciążeń | Wyższy koszt i większa wrażliwość na jakość smarowania | Robotyka, automatyka, mocne napędy w ograniczonej przestrzeni |

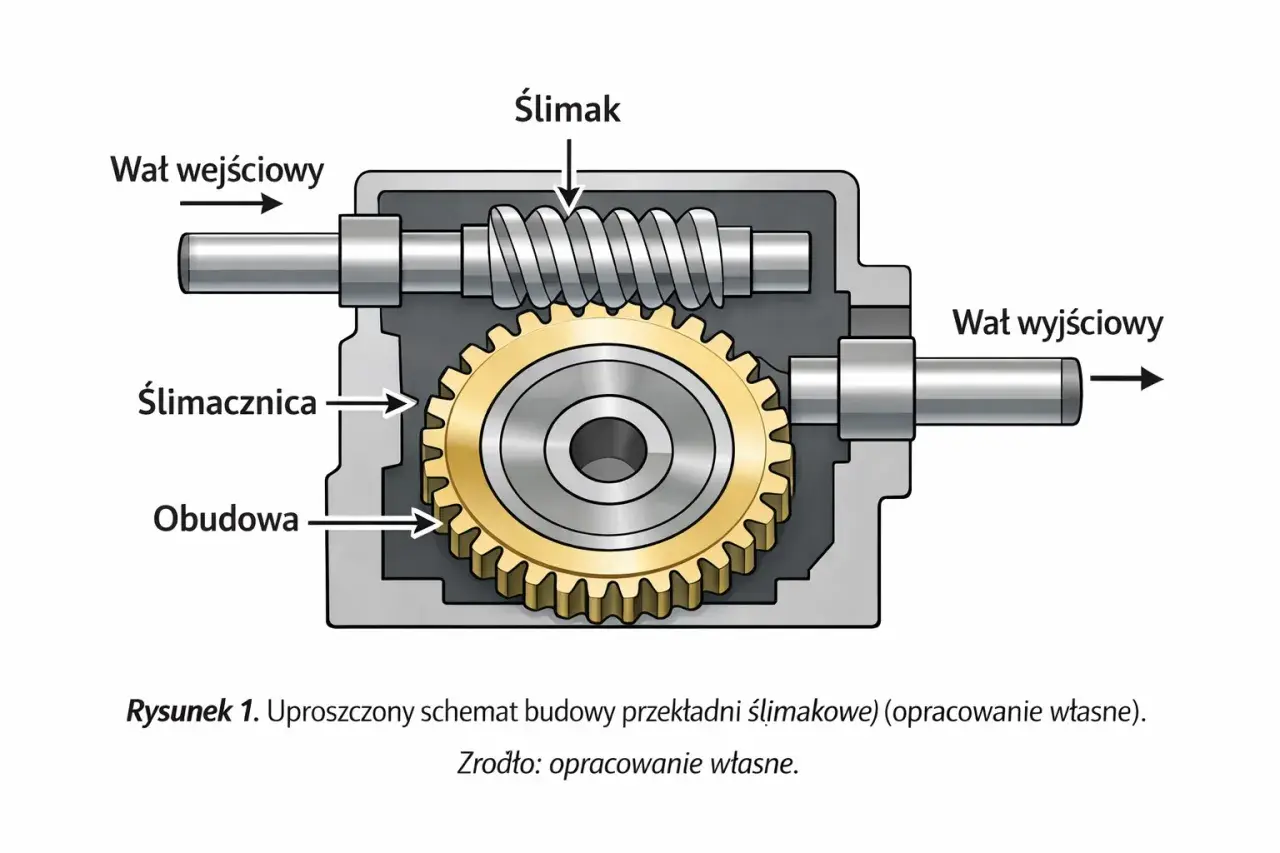

| Ślimakowa | Duże przełożenie w jednym stopniu, cicha praca, prosta zabudowa | Niższa sprawność i większe grzanie przy ciężkiej pracy | Lżejsze napędy, układy pozycjonujące, aplikacje o umiarkowanym obciążeniu |
Jeśli patrzę wyłącznie na gabaryt i moment, najczęściej zwracam uwagę najpierw na planetarną. Jeśli ważniejsza jest prostota i łatwiejszy serwis, częściej wygrywa walcowa. W maszynach rolniczych i przemysłowych nie ma jednej uniwersalnej odpowiedzi, bo wszystko zależy od tego, czy ważniejsza jest odporność na udary, kultura pracy, czy możliwie mały rozmiar całego układu. To prowadzi do najważniejszej decyzji: jak naprawdę dobrać przełożenie do zadania.
Jak dobrać przełożenie do silnika i obciążenia
W praktyce zawsze zaczynam od dwóch liczb: wymaganej prędkości wyjściowej i wymaganego momentu na wale roboczym. Moc silnika jest ważna, ale sama w sobie nie mówi jeszcze, czy napęd ruszy pod obciążeniem, utrzyma tempo przy rozruchu i wytrzyma pracę przerywaną. Dla szybkiej orientacji przydaje się prosty wzór: M [Nm] = 9550 × P [kW] / n [obr./min], czyli moment rośnie wtedy, gdy przy tej samej mocy spada prędkość.
- Określ prędkość wyjściową, jakiej naprawdę potrzebuje maszyna.
- Policz moment na wale roboczym, a nie tylko moc na tabliczce silnika.
- Sprawdź profil obciążenia: równy, udarowy, start-stop, długotrwały czy przerywany.
- Uwzględnij sprawność całego układu, a nie tylko samą wartość przełożenia.
- Dobierz zapas momentu do warunków pracy, zwłaszcza gdy występują ciężkie rozruchy albo częste zmiany kierunku.
Dobry przykład: silnik 7,5 kW przy 1450 obr./min daje około 49 Nm na wale. Po redukcji 10:1 i z uwzględnieniem 95% sprawności można oczekiwać w przybliżeniu około 470 Nm na wyjściu, a nie pełnych 500 Nm. To różnica, która w lekkiej aplikacji nie zrobi dużego wrażenia, ale przy mieszadle, podajniku lub prasie może decydować o tym, czy układ ruszy płynnie, czy zacznie pracować na granicy możliwości.
Największy błąd, jaki widzę, to dobór „na styk”. Gdy obciążenie jest udarowe, lepkość smaru spada z temperaturą albo maszyna pracuje w zapyleniu, rozsądny zapas momentu bywa koniecznością, nie luksusem. Jeśli napęd ma działać bez nerwowych korekt, trzeba go zaprojektować pod realny cykl pracy, a nie pod idealne warunki z katalogu.
Kiedy widać, że sam reduktor nie rozwiąże problemu, warto porównać go z innymi sposobami przenoszenia mocy.
Kiedy lepiej wybrać pas, łańcuch albo napęd bezpośredni
Nie każda aplikacja musi opierać się na układzie zębatym. Czasem prostszy pas, napęd łańcuchowy albo napęd bezpośredni będą po prostu rozsądniejsze kosztowo i eksploatacyjnie. W maszynach rolniczych i warsztatowych często wygrywa odporność na pył, łatwość naprawy i tolerancja na chwilowe przeciążenia, a nie najwyższa możliwa sprawność.
| Rozwiązanie | Zalety | Wady | Kiedy wygrywa |
|---|---|---|---|
| Pas | Tani, cichy, tłumi drgania | Może się ślizgać, wymaga napięcia i kontroli zużycia | Gdy liczy się prostota i ochrona przed udarami |
| Łańcuch | Dobrze znosi większe obciążenia i trudniejsze warunki | Głośniejszy, wymaga smarowania i kontroli wydłużenia | W napędach roboczych o dużej odporności mechanicznej |
| Napęd bezpośredni | Mniej części zużywalnych, wysoka precyzja, brak strat na przekładni | Wyższy koszt silnika lub większe gabaryty przy dużym momencie | W precyzyjnych układach, gdzie liczy się dynamika i niska obsługa |
| Układ zębaty | Duży moment, kompaktowość, dobra powtarzalność | Wymaga smarowania, osiowania i dbałości o temperaturę | Gdy potrzebujesz zwartego i przewidywalnego napędu |
Gdybym miał ująć to bardzo krótko, powiedziałbym tak: pas jest dobry tam, gdzie przydaje się poślizg i prostota, łańcuch tam, gdzie ważna jest odporność mechaniczna, a napęd bezpośredni tam, gdzie liczy się dokładność i mała liczba elementów. Układ zębaty pozostaje pomiędzy nimi jako rozwiązanie najbardziej uniwersalne, ale nie zawsze najtańsze w utrzymaniu. Po wyborze typu przychodzi jeszcze trudniejsze pytanie: co naprawdę skraca żywotność całego układu?
Co najczęściej skraca żywotność napędu
Najczęściej psuje się nie sam mechanizm, tylko sposób, w jaki został uruchomiony albo obsługiwany. W praktyce widzę te same przyczyny awarii bardzo często: zbyt mały zapas momentu, niewłaściwe smarowanie, złe osiowanie wałów i ignorowanie objawów wczesnego zużycia. Dobra wiadomość jest taka, że większości z nich da się uniknąć bez wielkich inwestycji.
- Za mały zapas momentu powoduje przegrzewanie i szybkie zużycie zębów oraz łożysk.
- Złe osiowanie zwiększa obciążenie boczne i przyspiesza degradację uszczelnień.
- Niewłaściwy olej albo za niski poziom smarowania podnoszą temperaturę i hałas.
- Pył, woda i zabrudzenia przyspieszają zużycie powierzchni roboczych.
- Przeciążenia udarowe są groźniejsze niż równomierna praca przy tej samej mocy.
- Ignorowanie luzu i wibracji zwykle kończy się większą naprawą niż wymiana samego elementu eksploatacyjnego.
Jeśli obudowa zaczyna się wyraźnie nagrzewać, pojawia się wycie, drgania albo wyciek oleju, nie traktuję tego jak drobiazgu. To sygnał, że coś w układzie nie pracuje zgodnie z założeniem. W takich sytuacjach najpierw sprawdzam poziom i stan smaru, potem osiowanie, a dopiero później samą geometrię zębów.
| Objaw | Co zwykle oznacza | Pierwsza reakcja |
|---|---|---|
| Coraz głośniejsza praca | Zużycie łożysk, zębów albo błędne osiowanie | Sprawdź luz, stan oleju i mocowanie |
| Wyraźne grzanie obudowy | Przeciążenie, zbyt mała sprawność, za mało smarowania | Zmniejsz obciążenie i zweryfikuj warunki pracy |
| Wyciek oleju | Zużyte uszczelnienie lub nadciśnienie w obudowie | Sprawdź odpowietrzenie i stan uszczelnień |
| Wibracje pod obciążeniem | Niewspółosiowość, uszkodzone łożysko, nierówny rozkład sił | Wstrzymaj pracę i zrób kontrolę montażu |
Po takim przeglądzie łatwiej odróżnić drobną korektę od rzeczywistej awarii, a to oszczędza czas i pieniądze. Zanim jednak zamkniesz temat, warto jeszcze spojrzeć na kilka parametrów, które dobrze jest sprawdzić przed zamówieniem albo wymianą napędu.
Zanim zamówisz lub wymienisz napęd, sprawdź te parametry
W praktyce najbardziej opłaca się podejść do tematu spokojnie i technicznie. Zamiast zaczynać od katalogu, zacznij od maszyny: jaka ma być prędkość wyjściowa, jaki moment jest potrzebny na starcie i w pracy ciągłej, jak często układ będzie się zatrzymywał oraz w jakim środowisku ma działać. To są pytania, które eliminują większość kosztownych pomyłek.
- Prędkość wyjściowa i realny moment na wale roboczym.
- Cykl pracy, czyli czy układ pracuje ciągle, przerywanie, czy z częstymi startami.
- Pozycja montażu i sposób smarowania, bo od tego zależy trwałość i temperatura pracy.
- Obciążenia promieniowe i osiowe na wale, szczególnie przy kołach pasowych, łańcuchowych i sprzęgłach.
- Warunki otoczenia: pył, wilgoć, temperatura, wstrząsy i możliwość serwisu.
- Potrzeba hamulca lub zabezpieczenia zwrotnego, jeśli maszyna nie może samoczynnie się cofać.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie dobiera się napędu do samego silnika, tylko do całego zadania, jakie ma wykonać maszyna. Dobrze dobrana przekładnia pracuje cicho, nie przegrzewa się i nie wymaga ciągłych korekt, bo została policzona pod realne obciążenie, a nie pod katalogową moc na papierze.
