Układ stabilizacji toru jazdy, czyli ESP, nie działa sam z siebie. Za jego reakcję odpowiada zestaw czujników, sterownik i hydraulika hamulców, a każdy z tych elementów ma swoje konkretne zadanie. W tym tekście rozkładam system na części pierwsze: pokazuję, co w nim pracuje, które podzespoły najczęściej zawodzą, jak wygląda diagnoza i kiedy naprawa kończy się na kalibracji, a kiedy trzeba wymienić większy moduł.
Najważniejsze elementy układu stabilizacji toru jazdy, które warto znać przed naprawą
- To nie jedna część, ale zestaw czujników, sterownika i hydrauliki, które muszą działać razem.
- Najczęściej zawodzą czujniki prędkości kół, czujnik kąta skrętu i przewody, a nie cały moduł.
- Po wymianie elementów zawieszenia lub odpięciu akumulatora często potrzebna jest kalibracja.
- Wymiana sterownika bez sprawdzenia numeru części i kodowania często kończy się kolejnym błędem.
- W wielu autach ten sam blok obsługuje też ABS i dodatkowe funkcje bezpieczeństwa.
Z czego składa się układ ESP
W praktyce to nie jeden moduł, ale kilka współpracujących części. Ja zwykle dzielę je na trzy warstwy: czujniki, sterownik i część wykonawczą, czyli hydraulikę hamulcową. W wielu autach część elektroniki jest zintegrowana z ABS, więc na obudowie nie zawsze zobaczysz osobną nazwę systemu.
| Element | Rola | Co zwykle zdradza usterkę |
|---|---|---|
| Czujniki prędkości kół | Mierzą, jak szybko obraca się każde koło | Kontrolka układu, fałszywe interwencje, błędy ABS |
| Czujnik kąta skrętu kierownicy | Pokazuje sterownikowi zamiar kierowcy | Potrzeba kalibracji, błąd po geometrii lub odłączeniu akumulatora |
| Czujnik przyspieszenia poprzecznego i obrotu nadwozia | Ocenia, czy auto zaczyna iść bokiem albo obracać się wokół osi pionowej | Nagłe błędy po uderzeniu, zalaniu lub spadku napięcia |
| Sterownik | Porównuje dane i podejmuje decyzję o interwencji | Stała kontrolka, błędy komunikacji, problemy z kodowaniem |
| Blok hydrauliczny i pompa | Budują i rozdzielają ciśnienie hamowania na konkretne koła | Błędy zaworów, pompy lub brak reakcji układu |
| Wiązka i złącza | Przesyłają sygnały i zasilanie | Usterka pojawiająca się i znikająca, ślady wilgoci, korozja pinów |
Najważniejszy wniosek jest prosty: ten układ jest tak dobry, jak jego najsłabszy sygnał. W nowszych samochodach ten sam blok potrafi obsługiwać także funkcje ruszania pod górę, stabilizacji przyczepy albo współpracę z układami odzysku energii, więc przy doborze części liczy się dokładny numer katalogowy, a nie tylko opis z ogłoszenia. Kiedy już wiadomo, z jakich elementów system się składa, łatwiej zrozumieć, jak sterownik podejmuje decyzję.
Jak system decyduje, kiedy interweniować

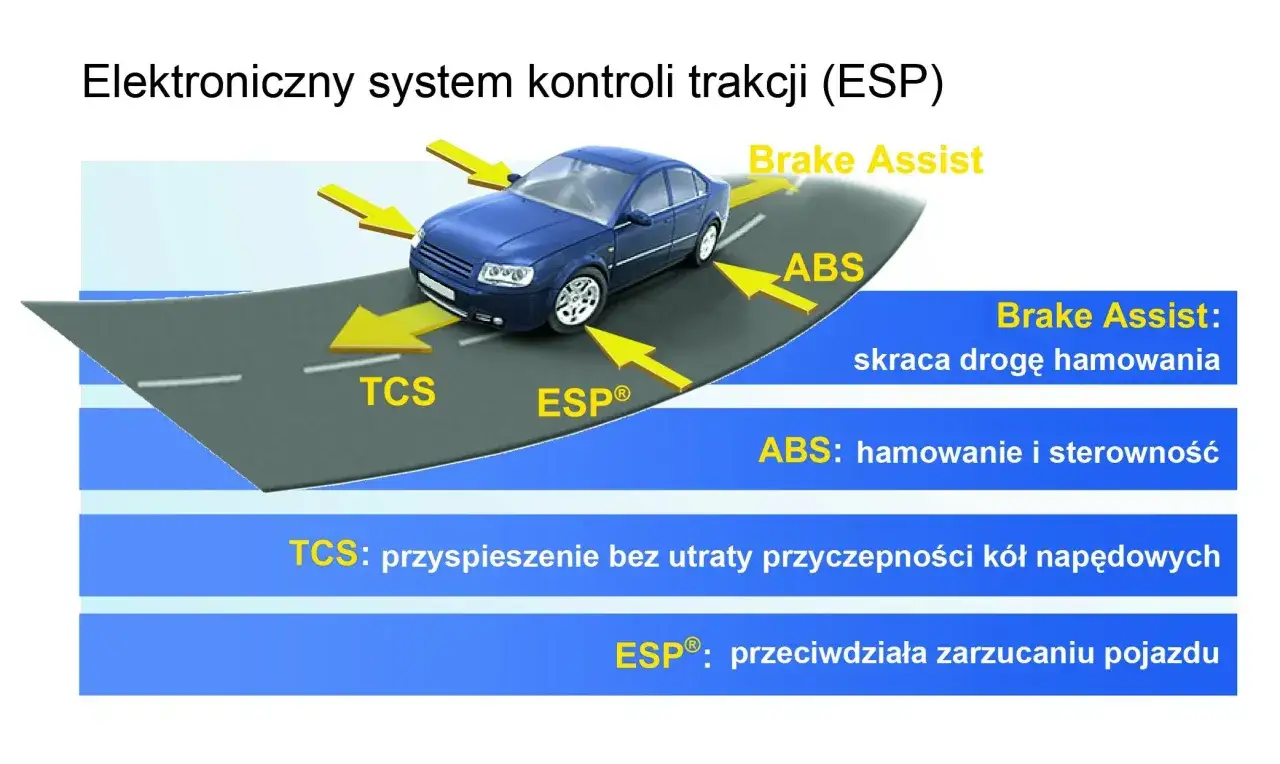

Układ porównuje to, co kierowca zamierza zrobić, z tym, co auto naprawdę robi. Pozycja kierownicy pokazuje zamiar, czujniki prędkości kół mówią, jak obracają się koła, a czujnik obrotu nadwozia i pomiar przyspieszenia bocznego pokazują, czy samochód nie zaczyna uciekać bokiem. Bosch podaje, że sterownik porównuje te dane wielokrotnie w każdej sekundzie, a gdy rozjazd jest zbyt duży, ogranicza moment silnika i przyhamowuje pojedyncze koła.
To ważne, bo system nie działa po to, żeby „poprawiać” zwykły zakręt. Jego rola zaczyna się wtedy, gdy auto przestaje jechać tak, jak powinno, na przykład na mokrym rondzie, podczas gwałtownego omijania przeszkody albo przy różnicy przyczepności między prawą i lewą stroną auta. Jeśli któryś czujnik podaje zły sygnał, sterownik może uznać normalny manewr za poślizg i zareagować niepotrzebnie. Z tego powodu sama wiedza o działaniu układu nie wystarcza, trzeba jeszcze wiedzieć, które elementy psują się najczęściej.
Które części psują się najczęściej
Najczęściej problem nie leży w całym module, tylko w jednym sygnale, który do niego trafia. I to jest dobra wiadomość, bo naprawa bywa dużo tańsza niż wymiana całego bloku hydraulicznego.
- Czujniki prędkości kół - to one psują się bardzo często, bo pracują w brudzie, soli i wodzie. Objawem bywa kontrolka ABS lub stabilizacji, a czasem też błędne reakcje systemu podczas normalnej jazdy. Zdarza się też, że winny jest pierścień impulsowy albo uszkodzony przewód przy kole.
- Czujnik kąta skrętu kierownicy - problem pojawia się po geometrii, wymianie kierownicy, naprawie kolumny kierowniczej albo odpięciu akumulatora. Auto może jechać normalnie, ale kontrolka wraca po kilku metrach, bo układ nie zna punktu zerowego.
- Czujnik przyspieszenia poprzecznego i obrotu nadwozia - bywa wrażliwy na wstrząsy, wilgoć i spadki napięcia. Jeśli zaczyna podawać błędne dane, sterownik „widzi” poślizg tam, gdzie go nie ma.
- Przewody, złącza i masa - to najmniej efektowna, ale bardzo częsta przyczyna. Po naprawach blacharskich, przy korozji lub uszkodzeniu osłon nadkola problem potrafi pojawiać się tylko w deszczu albo po skręcie koła.
- Blok hydrauliczny i pompa - to rzadsza, ale droższa usterka. Wtedy system może całkiem wyłączyć wspomaganie stabilizacji lub ABS, bo nie ma pewności, czy potrafi bezpiecznie zbudować i rozdzielić ciśnienie hamowania.
Najczęściej widzę jedną zasadę: im tańszy element, tym częściej jest winny. Dlatego zanim ktokolwiek zamówi drogi sterownik, trzeba przejść przez diagnostykę bez zgadywania. To właśnie ona odróżnia sensowną naprawę od kosztownej loterii.
Jak diagnozować usterkę bez wymiany na ślepo

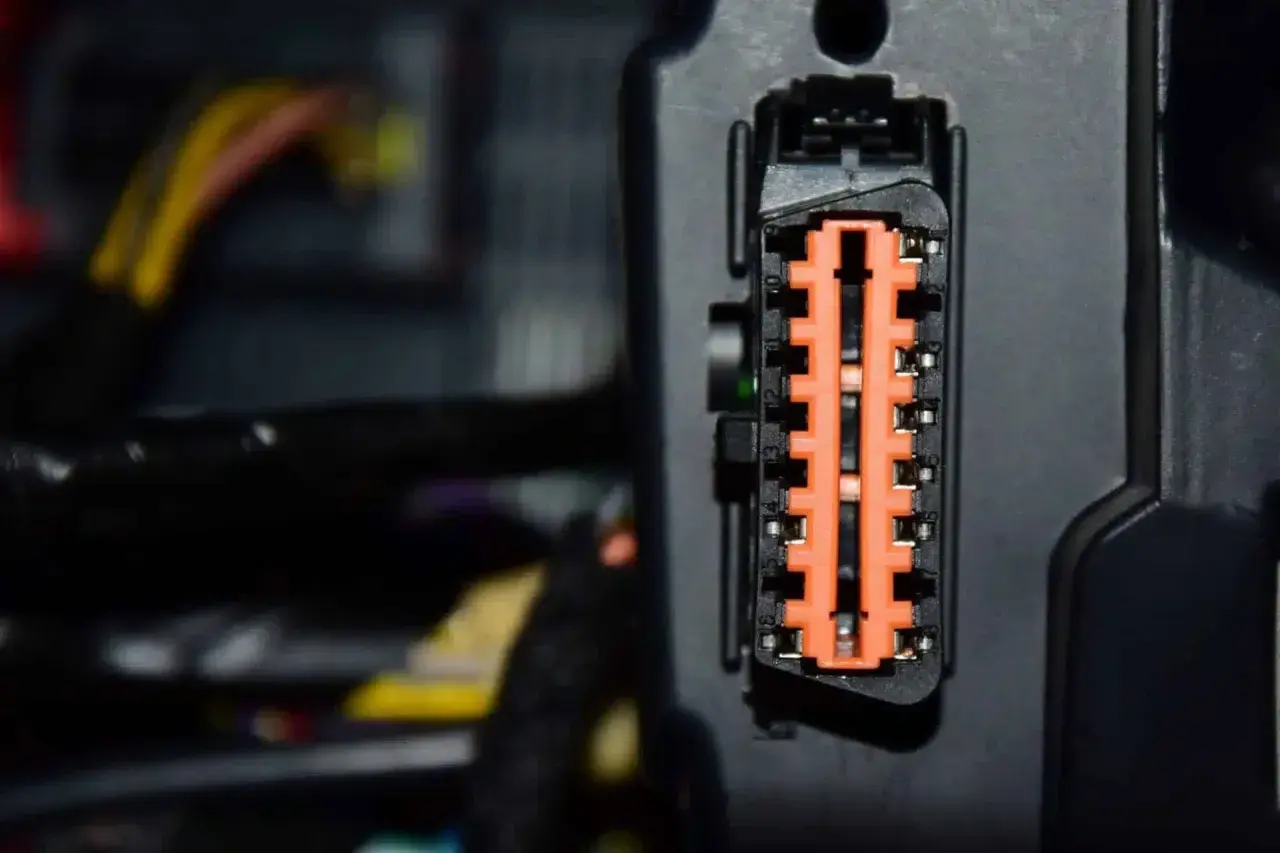

Ja zaczynam od odczytu błędów i danych bieżących, bo same kontrolki pokazują za mało. W danych live od razu widać, czy któryś czujnik podaje absurdalne wartości, czy problemem jest zasilanie, przewód, czy kalibracja po naprawie zawieszenia.
- Odczytaj błędy i zapis zamrożonych danych, żeby zobaczyć, kiedy usterka pojawiła się po raz pierwszy.
- Porównaj prędkości wszystkich kół podczas jazdy próbnej, bo różnice od razu wskazują winny narożnik auta.
- Sprawdź kąt skrętu kierownicy i punkt zero po geometrii, wymianie elementów kierowniczych lub odłączeniu akumulatora.
- Obejrzyj przewody, wtyczki i miejsca narażone na wodę oraz korozję, szczególnie przy nadkolach.
- Wykonaj kalibrację i test końcowy, zanim uznasz naprawę za zakończoną.
Jeśli po wymianie wahacza, czujnika przy kole albo ustawieniu zbieżności kontrolka wraca, nie zakładam od razu awarii modułu. Często wystarcza adaptacja czujnika kąta skrętu albo naprawa wiązki, której nie widać na pierwszy rzut oka. Dopiero po takim sprawdzeniu ma sens rozmowa o kosztach części i tego, co faktycznie warto kupić.
Ile kosztują części i naprawa
W Polsce różnice cenowe są duże, dlatego traktuję poniższe widełki jako praktyczny punkt odniesienia, a nie sztywny cennik. W popularnych modelach naprawa pojedynczego czujnika bywa rozsądna, ale przy drogich modułach hydraulicznych koszty szybko rosną, zwłaszcza jeśli doliczyć kodowanie i odpowietrzanie układu.
| Element | Orientacyjny koszt części | Co może podnieść cenę |
|---|---|---|
| Czujnik prędkości koła | 150-500 zł | Korozja, trudny dostęp, konieczność wymiany mocowania |
| Czujnik kąta skrętu kierownicy | 300-1200 zł | Kalibracja, dopasowanie do wersji wyposażenia |
| Czujnik przyspieszenia i obrotu nadwozia | 400-1500 zł | Kodowanie, adaptacja po montażu |
| Naprawa przewodów i złączy | 100-600 zł | Odnalezienie przerwy, usunięcie korozji, lutowanie lub wymiana odcinka wiązki |
| Blok hydrauliczny z pompą | 1200-5000 zł | Wersja auta, kodowanie, odpowietrzanie, nowy lub regenerowany element |
| Diagnostyka i adaptacja | 150-400 zł | Marka auta, długość testu drogowego, konieczność kalibracji |
Przy sterownikach i modułach hydraulicznych rozsądny kompromis często daje część regenerowana, ale tylko wtedy, gdy warsztat potrafi sprawdzić numer części, zakodować moduł i dać gwarancję. Używana część bywa kusząca cenowo, lecz w praktyce często odpada przez inną wersję oprogramowania albo ukrytą usterkę z poprzedniego auta. Z mojego punktu widzenia najważniejsze jest nie to, ile kosztuje sama część, tylko czy po montażu układ da się poprawnie dopasować do konkretnego samochodu. To prowadzi już do ostatniej, bardzo praktycznej sprawy: jak nie zepsuć sprawnego systemu drobnymi zaniedbaniami.
Co sprawdzić, zanim uznasz, że winny jest cały moduł
To sekcja, którą sam uważam za najważniejszą, bo właśnie tu najłatwiej uniknąć niepotrzebnego wydatku. Jeśli układ stabilizacji zaczyna się odzywać kontrolką, pierwsze pytanie brzmi nie „ile kosztuje nowy moduł”, tylko „czy zasilanie, czujniki i kalibracja są na pewno poprawne”.
- Sprawdź stan akumulatora i ładowania, bo spadki napięcia potrafią wywołać fałszywe błędy.
- Upewnij się, że opony na jednej osi mają zbliżony rozmiar, zużycie i ciśnienie.
- Po naprawach zawieszenia, geometrii lub wymianie kierownicy zrób kalibrację czujnika skrętu.
- Przed wymianą sterownika obejrzyj złącza, wiązki i miejsca, gdzie zbiera się wilgoć.
- Dobieraj część po numerze VIN lub numerze katalogowym, a nie po samym opisie z ogłoszenia.
W dobrze utrzymanym aucie te elementy pracują cicho latami, ale kiedy jeden z nich zaczyna podawać zły sygnał, cały układ traci sens. Dlatego przy diagnostyce stawiam na kolejność: najpierw prosty test czujników i zasilania, potem kalibracja, a dopiero na końcu wymiana drogiej elektroniki.
