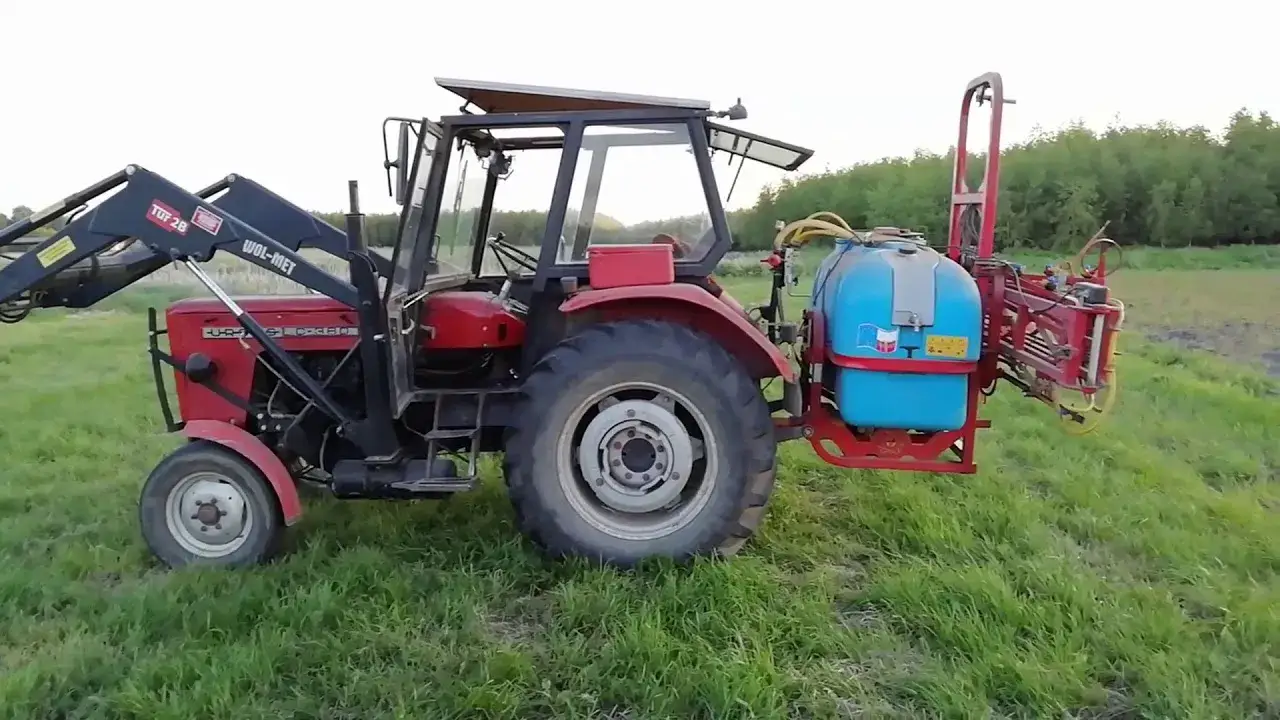

Jak zbudować ładowacz tylny do ciągnika? Kompletny poradnik DIY

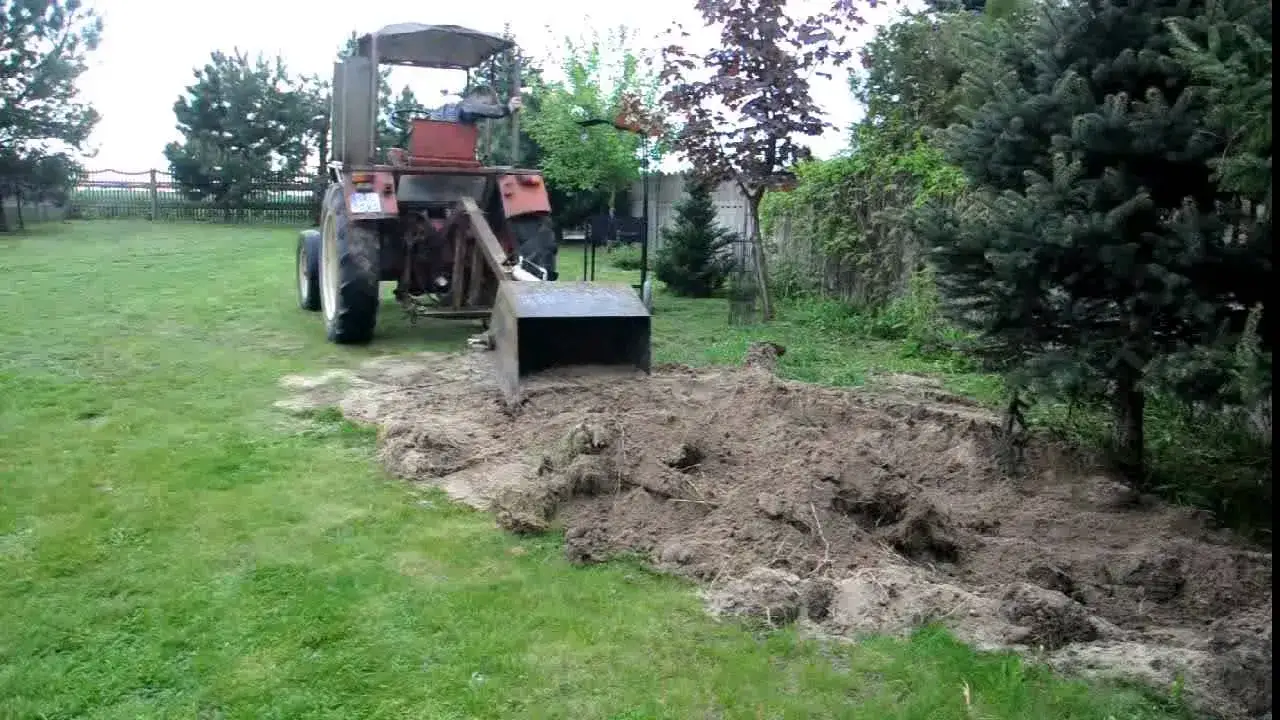

Zacznij od solidnego planu: klucz do sukcesu

Z mojego doświadczenia wiem, że dokładne planowanie jest absolutnie kluczowe przed przystąpieniem do budowy jakiegokolwiek urządzenia, a ładowacz tylny nie jest tu wyjątkiem. Dobre przygotowanie projektu pozwala uniknąć kosztownych błędów, które mogą pojawić się na późniejszych etapach, a także gwarantuje, że gotowa konstrukcja będzie w pełni funkcjonalna i bezpieczna.

Przede wszystkim musisz jasno określić przeznaczenie swojego ładowacza. Czy będzie służył głównie do załadunku materiałów sypkich, takich jak piasek czy żwir? A może potrzebujesz go do obornika, bel słomy, czy też do innych zadań? Odpowiedź na to pytanie wpłynie bezpośrednio na konstrukcję, wymiary, a także na typ osprzętu, który będziesz musiał przygotować czy będzie to łyżka, widły, czy może chwytak.

Kolejnym niezwykle ważnym aspektem jest precyzyjne dopasowanie wymiarów ładowacza do konkretnego modelu Twojego ciągnika. Niezależnie, czy posiadasz Ursusa C-330, C-360, czy T-25, każdy z nich ma inną geometrię i punkty mocowania. Tylko idealne dopasowanie zapewni stabilność całej konstrukcji i jej pełną funkcjonalność. Pamiętaj, że błędy w proporcjach ramion, na przykład zbyt krótkie ramię od ciągnika do punktu załamania, mogą drastycznie ograniczyć wysokość podnoszenia i zasięg, uniemożliwiając załadunek nawet średniej wysokości przyczep.

Dlatego też, zanim weźmiesz do ręki spawarkę, poświęć czas na precyzyjne szkicowanie i wymiarowanie każdego elementu. Każdy kąt, każda długość profilu ma znaczenie. Warto również na tym etapie rozważyć, czy w Twoim projekcie znajdzie się miejsce na mechanizm samopoziomowania łyżki. To rozwiązanie, choć nieco bardziej skomplikowane w realizacji, znacząco ułatwi późniejszą pracę.

Mechanizm samopoziomowania łyżki to wspaniałe udogodnienie, które pozwala utrzymać stały kąt nachylenia łyżki niezależnie od wysokości podnoszenia ramion. Dzięki temu nie musisz ręcznie korygować położenia łyżki podczas załadunku czy rozładunku, co przekłada się na większą efektywność i mniejsze zmęczenie operatora. Jeśli masz możliwość i umiejętności, zdecydowanie polecam jego uwzględnienie w projekcie.

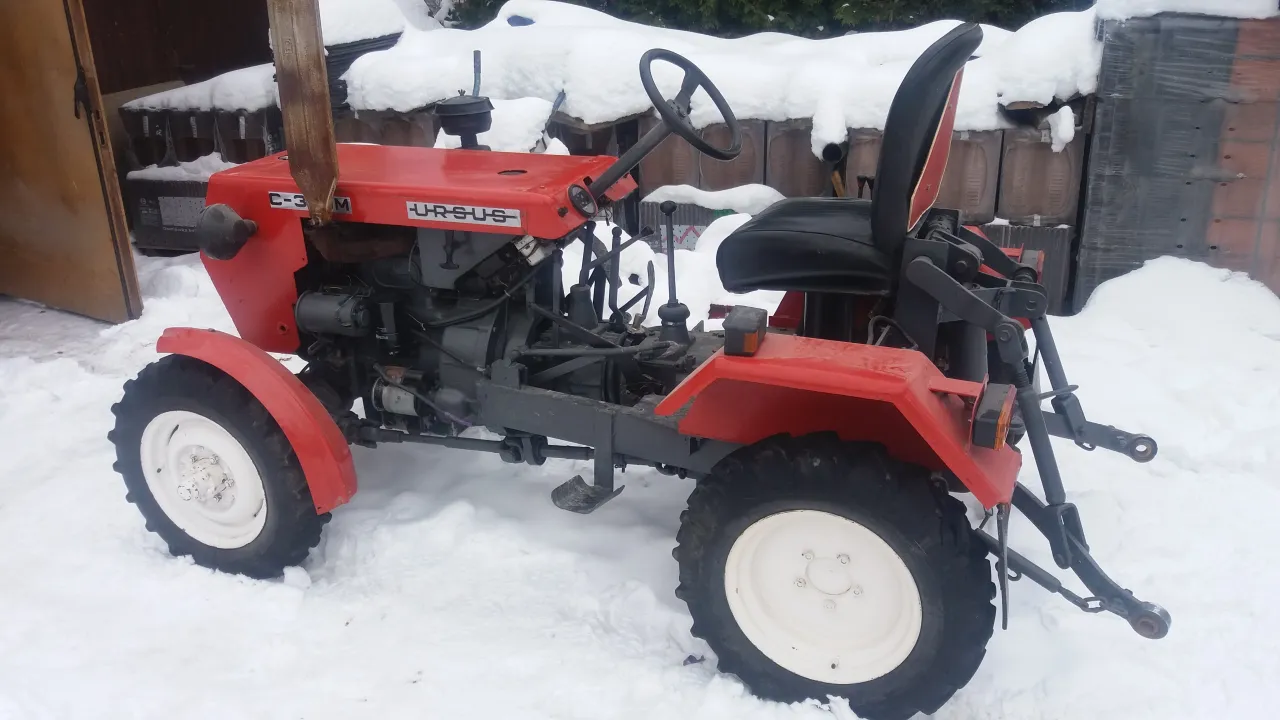

Bezpieczeństwo i przepisy: co musisz wiedzieć?

Zanim zagłębisz się w proces budowy, musisz mieć świadomość, że bezpieczeństwo i zgodność z obowiązującymi przepisami są absolutnym priorytetem. Ignorowanie tych kwestii może prowadzić do poważnych konsekwencji od mandatów, przez utratę ubezpieczenia, aż po tragiczne wypadki. Jako Ernest Malinowski, zawsze podkreślam, że żadna oszczędność nie jest warta ryzykowania zdrowia czy życia.

• Rejestracja maszyn "SAM": W Polsce maszyna typu "SAM", czyli samodzielnie wykonana, aby mogła legalnie poruszać się po drogach publicznych, musi przejść skomplikowany i kosztowny proces rejestracji. W praktyce jest to bardzo trudne do zrealizowania, gdyż wymaga opinii rzeczoznawcy, szczegółowej dokumentacji technicznej i spełnienia szeregu norm.
• Ładowacz jako osprzęt: Na szczęście, ładowacz tylny, który budujesz, jest traktowany jako osprzęt do już zarejestrowanego ciągnika. Oznacza to, że nie wymaga on osobnej rejestracji. Jednakże, poruszanie się z nim po drogach publicznych nadal podlega przepisom Prawa o ruchu drogowym.
• Urząd Dozoru Technicznego (UDT): W przypadku prostego ładowacza montowanego na trzypunktowym układzie zawieszenia (TUZ) ciągnika, zazwyczaj nie ma konieczności zgłaszania go do UDT. Dozorem technicznym objęte są głównie urządzenia transportu bliskiego, takie jak wózki jezdniowe podnośnikowe czy ładowarki teleskopowe, co nie dotyczy naszej konstrukcji.

• Zakaz jazdy z ostrymi elementami: Pamiętaj, że jazda po drogach publicznych z zamontowanym osprzętem posiadającym ostre elementy (np. widły, zęby krokodyla) skierowanymi do przodu jest surowo zabroniona. Zawsze transportuj osprzęt w bezpiecznej pozycji.
• Oznakowanie elementów wystających: Wszelkie elementy ładowacza, które wystają poza obrys ciągnika, muszą być odpowiednio oznaczone. Użyj do tego biało-czerwonych pasów. Jeśli jazda odbywa się po zmroku lub w warunkach ograniczonej widoczności, konieczne jest również dodatkowe oświetlenie.
• Pozycja osprzętu i prędkość: Podczas jazdy po drogach publicznych osprzęt ładowacza powinien być zawsze opuszczony możliwie jak najniżej, aby nie ograniczać widoczności i nie zmieniać niebezpiecznie środka ciężkości. Prędkość jazdy z zamontowanym ładowaczem nie powinna przekraczać 15 km/h, zgodnie z zaleceniami wielu producentów maszyn rolniczych.

Podczas wszelkich prac budowlanych, a zwłaszcza spawalniczych, szlifierskich i montażowych, absolutnie konieczne jest stosowanie środków ochrony osobistej. Okulary ochronne, rękawice, maska spawalnicza, a także odpowiednia odzież ochronna to podstawa. Nie ryzykuj swojego zdrowia dla oszczędności czasu czy wygody.

Musisz mieć świadomość, że zamontowany ładowacz, nawet pusty, znacząco zmienia środek ciężkości ciągnika. Zwiększa to ryzyko wywrotki, zwłaszcza przy podniesionym ramieniu i jeździe po nierównym terenie. Dlatego kluczowe jest stosowanie odpowiedniej przeciwwagi na przodzie ciągnika, aby zachować stabilność i bezpieczeństwo podczas pracy.

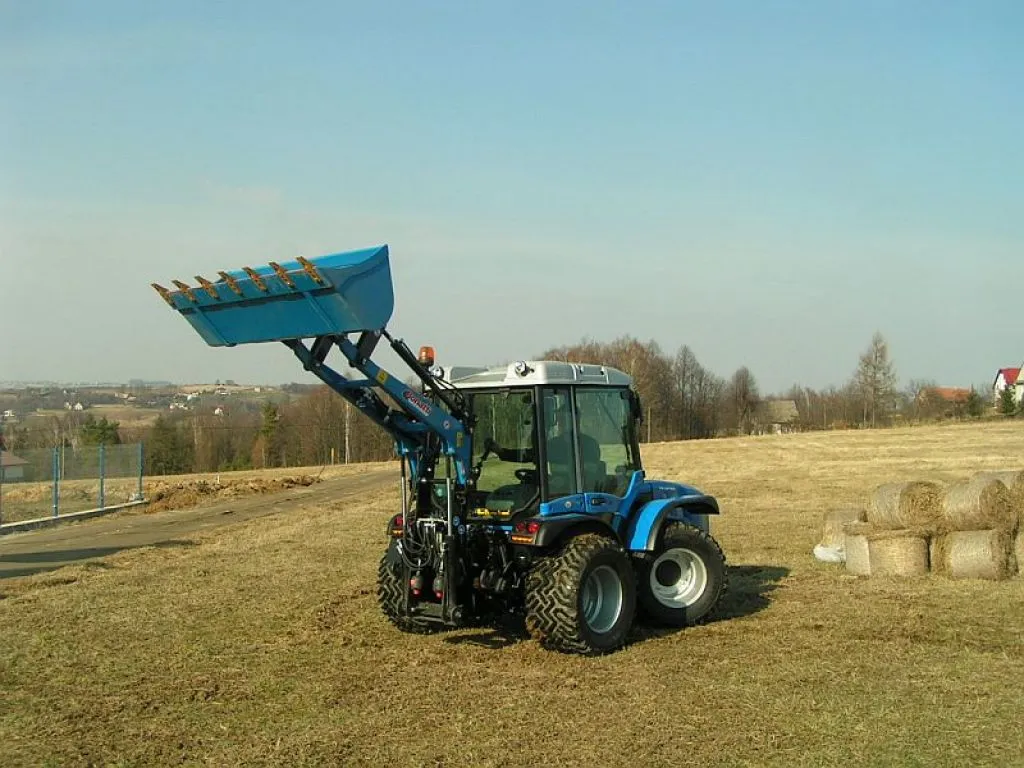

Wybór materiałów i narzędzi: podstawa solidnej konstrukcji

Jakość materiałów i dostępność odpowiednich narzędzi to fundament, na którym opiera się każda trwała i bezpieczna konstrukcja. Nie warto oszczędzać na tych elementach, ponieważ to one decydują o wytrzymałości i niezawodności Twojego ładowacza.

• Profile stalowe: Do budowy ramy głównej i ramion ładowacza zdecydowanie polecam profile zamknięte. Najczęściej wykorzystuje się profile o grubości ścianki 4-5 mm, na przykład 100x100x5 mm lub 100x50x5 mm. Zapewniają one odpowiednią sztywność i odporność na obciążenia.
• Blacha na łyżkę: Na łyżkę zalecam zastosowanie blachy o grubości minimum 5-6 mm. Jeśli planujesz intensywną pracę z materiałami ściernymi, na lemiesz (krawędź roboczą) warto rozważyć użycie stali o podwyższonej wytrzymałości na ścieranie, takiej jak Hardox. To znacznie wydłuży żywotność łyżki.
• Elementy złączne: Sworznie i ich zabezpieczenia powinny być wykonane z wysokiej jakości stali. To one przenoszą największe obciążenia w ruchomych połączeniach, więc ich wytrzymałość jest kluczowa dla bezpieczeństwa.

Jeśli chodzi o hydraulikę, musisz dobrać odpowiednie siłowniki hydrauliczne. Ich moc i skok muszą być dostosowane do zakładanego udźwigu i wysokości podnoszenia. Niezbędne będą również wysokiej jakości przewody hydrauliczne oraz szybkozłącza, które umożliwią łatwe podłączanie i odłączanie ładowacza od ciągnika. Często okazuje się, że hydraulika ciągnika jest niewystarczająca do obsługi ładowacza, dlatego warto od razu zaplanować montaż dodatkowego rozdzielacza hydraulicznego.

• Spawarka (najlepiej migomat, ale elektrodowa też da radę)
• Szlifierka kątowa z tarczami do cięcia i szlifowania
• Wiertarka (najlepiej kolumnowa dla precyzji wiercenia otworów pod sworznie)
• Miarka, poziomica, kątownik
• Zestaw kluczy i nasadek
• Imadło i ściski spawalnicze

Upewnij się, że wszystkie narzędzia są sprawne i bezpieczne w użyciu. To nie tylko ułatwi pracę, ale przede wszystkim zminimalizuje ryzyko wypadków.

Budujemy ładowacz: instrukcja krok po kroku

Przechodzimy do sedna, czyli do właściwego procesu budowy. Pamiętaj, że precyzja na każdym etapie jest niezwykle ważna. Nie spiesz się, dokładnie mierz i sprawdzaj każdy element. To inwestycja w trwałość i bezpieczeństwo Twojej maszyny.

1. Konstrukcja ramy głównej: Rozpocznij od spawania ramy głównej ładowacza. To ona będzie mocowana do trzypunktowego układu zawieszenia (TUZ) ciągnika. Użyj profili stalowych o odpowiedniej grubości. Spawy muszą być solidne, pełne i estetyczne. Pamiętaj o precyzyjnym dopasowaniu otworów mocujących do ciągnika najlepiej jest to zrobić na ciągniku, aby mieć pewność idealnego pasowania.
2. Budowa ramion ładowacza: Następnie przejdź do konstrukcji ramion. To one decydują o wysokości podnoszenia i zasięgu ładowacza. Zachowanie prawidłowej geometrii jest tu krytyczne. Zbyt krótkie ramię od punktu mocowania do ciągnika do punktu załamania może drastycznie ograniczyć wysokość, na jaką będziesz mógł podnieść ładunek. Mierz wszystko dokładnie, używaj kątownika i poziomicy, aby uniknąć błędów w proporcjach.
3. Wykonanie łyżki: Teraz czas na łyżkę. Zacznij od cięcia blachy na poszczególne elementy dno, boki, tył. Pamiętaj o odpowiedniej grubości blachy (min. 5-6 mm) i wzmocnieniach. Spawaj elementy stopniowo, aby uniknąć odkształceń. Na lemiesz, czyli krawędź roboczą, zastosuj stal o podwyższonej wytrzymałości, np. Hardox, co znacząco zwiększy trwałość łyżki.
4. Montaż sworzni i połączeń ruchomych: Ostatnim etapem budowy konstrukcji jest montaż sworzni i tworzenie ruchomych połączeń. Upewnij się, że otwory pod sworznie są precyzyjnie wywiercone i idealnie spasowane. Zastosuj sworznie wykonane z wysokiej jakości stali. Pamiętaj o tulejach dystansowych i smarowniczkach, które zapewnią płynną i bezawaryjną pracę ładowacza przez długi czas.

Podłączenie hydrauliki: serce ładowacza

Prawidłowe podłączenie układu hydraulicznego to klucz do funkcjonalności i bezpieczeństwa Twojego ładowacza. To serce maszyny, które odpowiada za jej ruch. Błędy na tym etapie mogą prowadzić do awarii, a nawet zagrożenia.

1. Wpinanie się w układ ciągnika: Ogólne zasady wpinania się w układ hydrauliczny ciągnika są podobne, ale zawsze warto sprawdzić schemat konkretnego modelu. W przypadku popularnych ciągników, takich jak Ursus C-360, zazwyczaj istnieją fabryczne punkty przyłączeniowe do zewnętrznych odbiorników. Jeśli hydraulika ciągnika jest zbyt prosta lub niewystarczająca (np. ma tylko jedną sekcję), konieczne będzie zamontowanie dodatkowego rozdzielacza hydraulicznego. Podłącz go do pompy ciągnika, a następnie do siłowników ładowacza.
2. Montaż siłowników: Zamontuj siłowniki hydrauliczne w odpowiednich miejscach na ramionach ładowacza i ramie głównej. Upewnij się, że ich skok jest zgodny z projektem i że pracują swobodnie w całym zakresie ruchu.
3. Podłączenie przewodów hydraulicznych: Połącz siłowniki z rozdzielaczem za pomocą przewodów hydraulicznych. Pamiętaj o prawidłowym kierunku przepływu oleju.

Prowadzenie przewodów hydraulicznych to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Ułóż je tak, aby nie były narażone na przetarcia, zgniecenia czy zaczepienia o ruchome elementy ładowacza lub ciągnika. Użyj opasek zaciskowych i uchwytów. Zamontuj szybkozłącza na końcówkach przewodów, które będą podłączane do ciągnika. To umożliwi łatwe i szybkie podłączanie oraz odłączanie ładowacza, co jest niezwykle praktyczne.

Po zakończeniu montażu całego układu hydraulicznego, konieczne jest jego odpowietrzenie. Uruchom ciągnik i kilkukrotnie wykonaj pełen cykl pracy ładowacza (podnoszenie, opuszczanie, ruch łyżką) bez obciążenia, aż do momentu, gdy ruchy staną się płynne i bez szarpnięć. Następnie sprawdź i ewentualnie wyreguluj ciśnienie w układzie, aby zapewnić optymalną pracę ładowacza i nie przeciążać pompy ciągnika.

Ostatnie szlify: zabezpieczenie i testy

Ostatnie etapy prac są równie ważne, jak sama budowa. To one decydują o trwałości, estetyce i przede wszystkim bezpieczeństwie Twojego samodzielnie wykonanego ładowacza.

Aby Twój ładowacz służył Ci przez lata, musisz zadbać o jego odpowiednie zabezpieczenie antykorozyjne. Dokładnie oczyść całą konstrukcję z rdzy, smarów i zanieczyszczeń. Następnie nałóż warstwę podkładu antykorozyjnego, a po jego wyschnięciu dwie warstwy farby nawierzchniowej. Malowanie nie tylko poprawia estetykę, ale przede wszystkim chroni stal przed działaniem wilgoci i chemikaliów.

Wszystkie punkty obrotu, sworznie i ruchome połączenia muszą być regularnie smarowane. Zainstaluj smarowniczki i używaj odpowiedniego smaru. To zapewni płynną pracę, zminimalizuje tarcie i znacząco wydłuży żywotność elementów, zapobiegając ich przedwczesnemu zużyciu.

1. Pierwsze uruchomienie bez obciążenia: Po odpowietrzeniu układu hydraulicznego i upewnieniu się, że wszystkie połączenia są szczelne, uruchom ciągnik. Kilkukrotnie wykonaj pełen zakres ruchów ładowacza bez żadnego obciążenia. Obserwuj, czy wszystkie elementy pracują płynnie, czy nie ma zgrzytów, luzów czy wycieków.
2. Test z małym obciążeniem: Następnie załaduj na łyżkę niewielkie obciążenie, np. kilka worków piasku. Powtórz cykl ruchów, zwracając uwagę na zachowanie konstrukcji, siłowników i ciągnika. Sprawdź, czy nie pojawiają się nadmierne ugięcia czy niepokojące dźwięki.
3. Stopniowe zwiększanie obciążenia: Stopniowo zwiększaj obciążenie, aż do osiągnięcia zakładanego maksymalnego udźwigu. Podczas każdego testu obserwuj, jak zmienia się środek ciężkości ciągnika i czy nie ma tendencji do jego przewracania się do tyłu. Pamiętaj o konieczności zastosowania odpowiedniej przeciwwagi na przodzie ciągnika.
4. Kontrola po teście: Po przeprowadzeniu testów obciążeniowych dokładnie sprawdź wszystkie spawy, połączenia śrubowe i hydrauliczne. Upewnij się, że nic się nie poluzowało ani nie odkształciło.

Unikaj typowych błędów: co może pójść nie tak?

Świadomość typowych błędów, które często popełniane są przy samodzielnej budowie, może pomóc Ci ich uniknąć. Dzięki temu Twoja konstrukcja będzie bezpieczniejsza, bardziej funkcjonalna i trwalsza. Z mojego doświadczenia wiem, że zapobieganie jest zawsze lepsze niż naprawianie.

Jednym z najpoważniejszych błędów są zbyt słabe lub nieprawidłowo wykonane spawy. Spawy są krytycznymi punktami konstrukcji, przenoszącymi ogromne obciążenia. Niewłaściwe spoiny mogą pękać, prowadząc do nagłej awarii ładowacza, co w najlepszym przypadku spowoduje uszkodzenie sprzętu, a w najgorszym poważny wypadek. Upewnij się, że masz odpowiednie umiejętności spawalnicze lub skorzystaj z pomocy doświadczonego spawacza.

Ponownie podkreślę znaczenie prawidłowej geometrii ramion. Błędy w proporcjach, takie jak zbyt krótkie ramię od punktu obrotu do ciągnika, mogą drastycznie ograniczyć wysokość podnoszenia i zasięg ładowacza. W efekcie, zamiast załadować wysoką przyczepę, będziesz mógł podnieść ładunek zaledwie na wysokość burty, co czyni maszynę mało użyteczną. Dokładne pomiary i przemyślany projekt to podstawa.

Kluczową rolę w bezpieczeństwie odgrywa odpowiednia przeciwwaga. Ładowacz tylny, zwłaszcza z ciężkim ładunkiem, znacząco przesuwa środek ciężkości ciągnika do tyłu, zwiększając ryzyko jego przewrócenia. Nigdy nie pracuj z ciężkim ładunkiem bez odpowiedniego dociążenia przodu ciągnika. Przeciwwaga może przybrać różne formy: od obciążników montowanych na przednim TUZ, przez specjalnie wykonane obciążniki betonowe, aż po balast wodny w przednich kołach. Zawsze dopasuj jej wagę do maksymalnego udźwigu ładowacza i wagi ciągnika.
