Jak podłączyć amperomierz w ciągniku? Poradnik krok po kroku

W dzisiejszych czasach, gdy niezawodność maszyn rolniczych jest kluczowa dla efektywności pracy, monitorowanie stanu instalacji elektrycznej w ciągniku staje się priorytetem. Ten praktyczny przewodnik krok po kroku ma na celu przeprowadzić Cię przez proces podłączania amperomierza, urządzenia, które pełni fundamentalną rolę w diagnostyce i zapobieganiu awariom. Dzięki niemu zyskasz kontrolę nad sercem elektrycznym Twojej maszyny.

Dlaczego amperomierz to podstawa w ciągniku?

Dla mnie, jako praktyka, amperomierz w ciągniku to nic innego jak pulsometr układu elektrycznego. Jego głównym celem jest monitorowanie bilansu prądu, czyli sprawdzenie, czy alternator produkuje wystarczająco dużo energii, aby zasilić wszystkie odbiorniki i jednocześnie efektywnie ładować akumulator. To właśnie dzięki niemu możemy wcześnie wykryć problemy z układem ładowania czy to awarię samego alternatora, regulatora napięcia, czy też pogarszający się stan akumulatora. Wskazania amperomierza dają nam natychmiastową informację o tym, co dzieje się z prądem w naszym ciągniku, zanim dojdzie do poważniejszej awarii, która mogłaby unieruchomić maszynę w najmniej odpowiednim momencie.

Jak czytać wskazania amperomierza?

Zrozumienie wskazań amperomierza jest prostsze, niż mogłoby się wydawać, a jednocześnie niezwykle ważne. Urządzenie to mierzy natężenie prądu, czyli ilość elektronów przepływających przez obwód. Kiedy wskazówka amperomierza znajduje się na polu dodatnim (na „plusie”), oznacza to, że akumulator jest ładowany alternator pracuje prawidłowo i dostarcza więcej prądu, niż jest zużywane przez odbiorniki. To idealna sytuacja. Jeśli wskazówka wychyla się na pole ujemne (na „minusie”), to sygnał, że akumulator jest rozładowywany. Dzieje się tak, gdy włączone odbiorniki (np. światła, dmuchawa) pobierają więcej prądu, niż jest w stanie wyprodukować alternator, lub gdy alternator w ogóle nie ładuje. Natomiast wskazanie na „zerze” może oznaczać dwie rzeczy: albo akumulator jest w pełni naładowany i układ pracuje w stanie równowagi, albo co gorsza silnik jest wyłączony i nie ma żadnego przepływu prądu, lub co gorsza, układ ładowania nie działa wcale. Zawsze zwracam uwagę na te niuanse, bo to one decydują o szybkiej diagnozie.

Amperomierz czy woltomierz co wybrać do ciągnika?

To pytanie często pojawia się wśród moich klientów. Zarówno amperomierz, jak i woltomierz służą do monitorowania instalacji elektrycznej, ale mierzą co innego i mają swoje zalety. Amperomierz, jak już wspomniałem, mierzy natężenie prądu i pozwala ocenić bilans prądowy czy jest ładowanie, czy rozładowywanie. Wymaga on podłączenia szeregowego, co jest bardziej skomplikowane. Woltomierz natomiast mierzy napięcie w instalacji. Jest znacznie łatwiejszy w instalacji, ponieważ podłącza się go równolegle, na przykład do zacisków stacyjki. Dla wielu użytkowników, zwłaszcza tych mniej zaawansowanych, woltomierz może być czytelniejszy, bo daje bezpośrednią informację o napięciu ładowania. Prawidłowe napięcie ładowania w ciągniku powinno mieścić się w zakresie od 13,8V do 14,4V. Jeśli widzimy stałe napięcie poniżej 13V lub powyżej 15V, to znak, że coś jest nie tak. Ja osobiście cenię sobie oba urządzenia, ale jeśli miałbym wybrać jedno do podstawowej diagnostyki, woltomierz często wygrywa prostotą montażu i czytelnością.

Awarie, które wykryjesz dzięki amperomierzowi

Obserwując wskazania amperomierza, możemy zdiagnozować szereg problemów, zanim przerodzą się one w poważne awarie. Oto kilka z nich, które często widzę w praktyce:

• Awaria alternatora: Jeśli podczas pracy silnika amperomierz stale wskazuje rozładowywanie (pole ujemne) lub zero, a akumulator jest niedoładowany, to niemal pewny znak, że alternator przestał ładować.
• Uszkodzony regulator napięcia: Jeśli wskazówka amperomierza "szaleje" raz pokazuje wysokie ładowanie, raz niskie, albo stale utrzymuje się na bardzo wysokim poziomie, może to świadczyć o problemach z regulatorem napięcia, który nie kontroluje prawidłowo prądu ładowania.
• Problemy z akumulatorem: Nawet przy prawidłowo działającym alternatorze, jeśli akumulator jest stary lub uszkodzony, amperomierz może przez długi czas wskazywać wysokie ładowanie, co oznacza, że akumulator nie jest w stanie przyjąć pełnego ładunku lub ma wewnętrzne zwarcie.
• Nadmierne zużycie prądu: Jeśli po włączeniu dodatkowych odbiorników (np. halogenów, radia) amperomierz gwałtownie wychyla się na minus, a alternator nie jest w stanie tego skompensować, może to oznaczać, że instalacja jest przeciążona lub któryś z odbiorników ma zwarcie.
• Luźne połączenia lub zaśniedziałe styki: Niekiedy nieregularne wskazania lub brak ładowania mogą wynikać z kiepskiego kontaktu na klemach akumulatora, połączeniach alternatora czy samego amperomierza.

Pamiętaj, że amperomierz jest jak wczesny system ostrzegawczy pozwala zareagować, zanim będzie za późno.

Zanim zaczniesz: przygotowanie do montażu amperomierza

Zawsze powtarzam, że dobre przygotowanie to połowa sukcesu. Zanim w ogóle pomyślisz o podłączaniu czegokolwiek w instalacji elektrycznej ciągnika, musisz odpowiednio się przygotować. To nie tylko kwestia zebrania narzędzi, ale przede wszystkim zaplanowania pracy i zapewnienia sobie bezpieczeństwa. Nie ma nic gorszego niż improwizowanie w trakcie, zwłaszcza gdy chodzi o prąd.

Wybór odpowiedniego amperomierza

Wybór właściwego amperomierza jest kluczowy. Do ciągników rolniczych najczęściej stosuje się amperomierze o zakresie pomiarowym +/- 30A lub +/- 50A. Dlaczego taki zakres? Ponieważ prądy ładowania i rozładowywania w typowych instalacjach ciągnikowych zazwyczaj mieszczą się w tych granicach. Ważne jest, aby amperomierz był dwukierunkowy, czyli pokazywał zarówno ładowanie (plus), jak i rozładowywanie (minus). Upewnij się, że urządzenie jest solidne i odporne na drgania oraz warunki panujące w kabinie ciągnika.

Niezbędne narzędzia i materiały

Aby montaż przebiegł sprawnie i bezpiecznie, przygotuj sobie następujące narzędzia i materiały:

• Amperomierz: Oczywiście, wybrany wcześniej amperomierz o odpowiednim zakresie.
• Przewody elektryczne: Minimum 2,5 mm² przekroju. Ja zawsze polecam 4 mm² dla pewności, zwłaszcza na dłuższych odcinkach. Muszą być odpowiednio długie, aby dotrzeć od miejsca wpięcia do deski rozdzielczej.
• Końcówki oczkowe: Do zarobienia końcówek przewodów, pasujące do śrub amperomierza i miejsca wpięcia w instalację.
• Zaciskarka do przewodów: Niezbędna do solidnego i bezpiecznego zaciskania końcówek.
• Klucze płaskie i nasadowe: Do odkręcania klem akumulatora i połączeń w instalacji.
• Śrubokręty: Różne rozmiary, krzyżakowe i płaskie.
• Taśma izolacyjna lub koszulki termokurczliwe: Do izolowania połączeń. Koszulki termokurczliwe są moim zdaniem lepsze, bo zapewniają trwalszą izolację.
• Multimetr (opcjonalnie): Bardzo przydatny do weryfikacji napięć i ciągłości obwodów przed i po montażu.
• Nóż lub ściągacz izolacji: Do przygotowania końcówek przewodów.

Bezpieczeństwo przede wszystkim: odłączenie zasilania

To jest punkt, którego nie wolno bagatelizować. Bezpieczeństwo jest absolutnym priorytetem! Zawsze zaczynam od tego kroku i Ty też powinieneś:

1. Wyłącz silnik: Upewnij się, że silnik ciągnika jest całkowicie wyłączony.
2. Zlokalizuj akumulator: Znajdź akumulator w swoim ciągniku.
3. Odłącz ujemną klemę: Za pomocą odpowiedniego klucza (zazwyczaj 13 mm) odkręć nakrętkę mocującą ujemną (-) klemę akumulatora. Następnie zdejmij ją z bieguna akumulatora. Dlaczego ujemną? Ponieważ odłączenie ujemnej klemy przerywa obwód i eliminuje ryzyko przypadkowego zwarcia podczas pracy z kluczem w pobliżu metalowych elementów ciągnika. W ten sposób minimalizujesz ryzyko porażenia prądem i uszkodzenia instalacji.
4. Zabezpiecz klemę: Upewnij się, że odłączona klema nie ma możliwości przypadkowego kontaktu z biegunem akumulatora lub innymi metalowymi częściami. Możesz ją owinąć taśmą izolacyjną lub po prostu odsunąć na bok.
5. Potwierdź brak zasilania: Jeśli masz multimetr, możesz sprawdzić brak napięcia w miejscu, gdzie planujesz wpiąć amperomierz. To daje dodatkową pewność.

Dopiero po wykonaniu tych kroków możesz bezpiecznie przystąpić do dalszych prac.

Montaż amperomierza w ciągniku: instrukcja krok po kroku

Przechodzimy do sedna, czyli do samego montażu. Pamiętaj, że amperomierz zawsze podłącza się szeregowo w obwód elektryczny. To fundamentalna zasada, której musisz przestrzegać, aby urządzenie działało prawidłowo i nie uległo uszkodzeniu.

Wybór miejsca montażu

Zanim zaczniesz ciągnąć przewody, zastanów się, gdzie zamontujesz amperomierz. Najlepszym miejscem jest deska rozdzielcza, w polu widzenia operatora. Powinien być łatwo dostępny i widoczny, abyś mógł szybko kontrolować jego wskazania podczas pracy. Upewnij się, że wybrane miejsce jest stabilne i nie będzie przeszkadzać w obsłudze innych elementów sterujących ciągnika. Często w ciągnikach są już przygotowane otwory na dodatkowe wskaźniki, co ułatwia sprawę.

Zasada szeregowego podłączenia

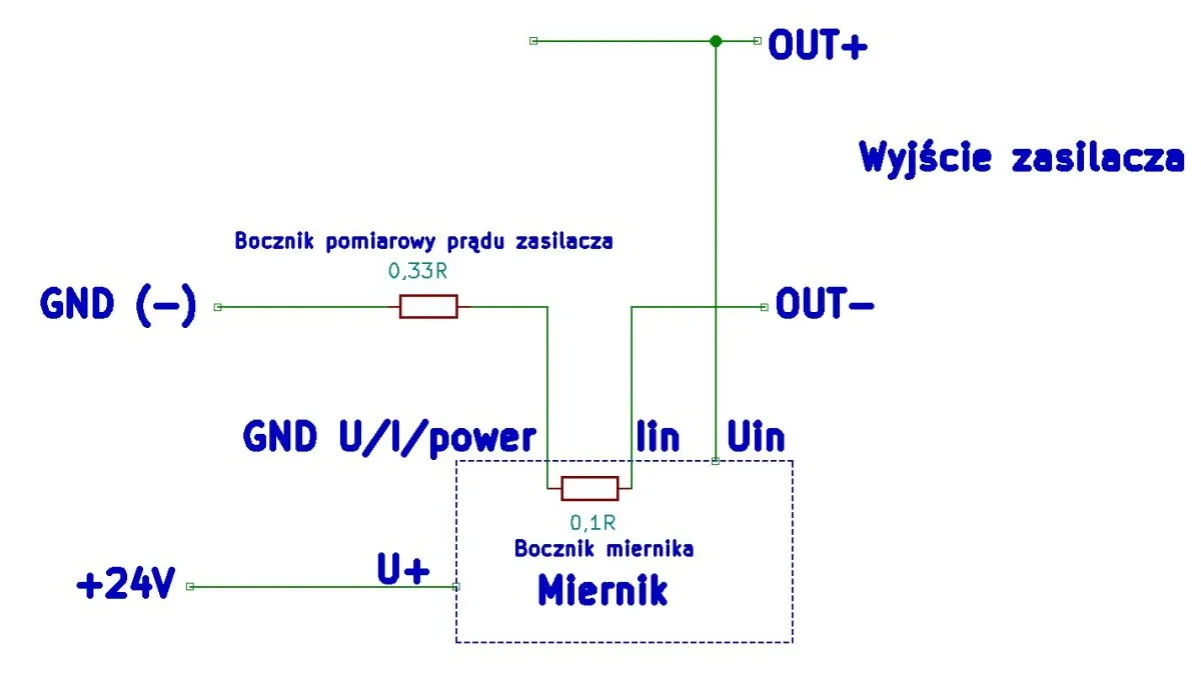

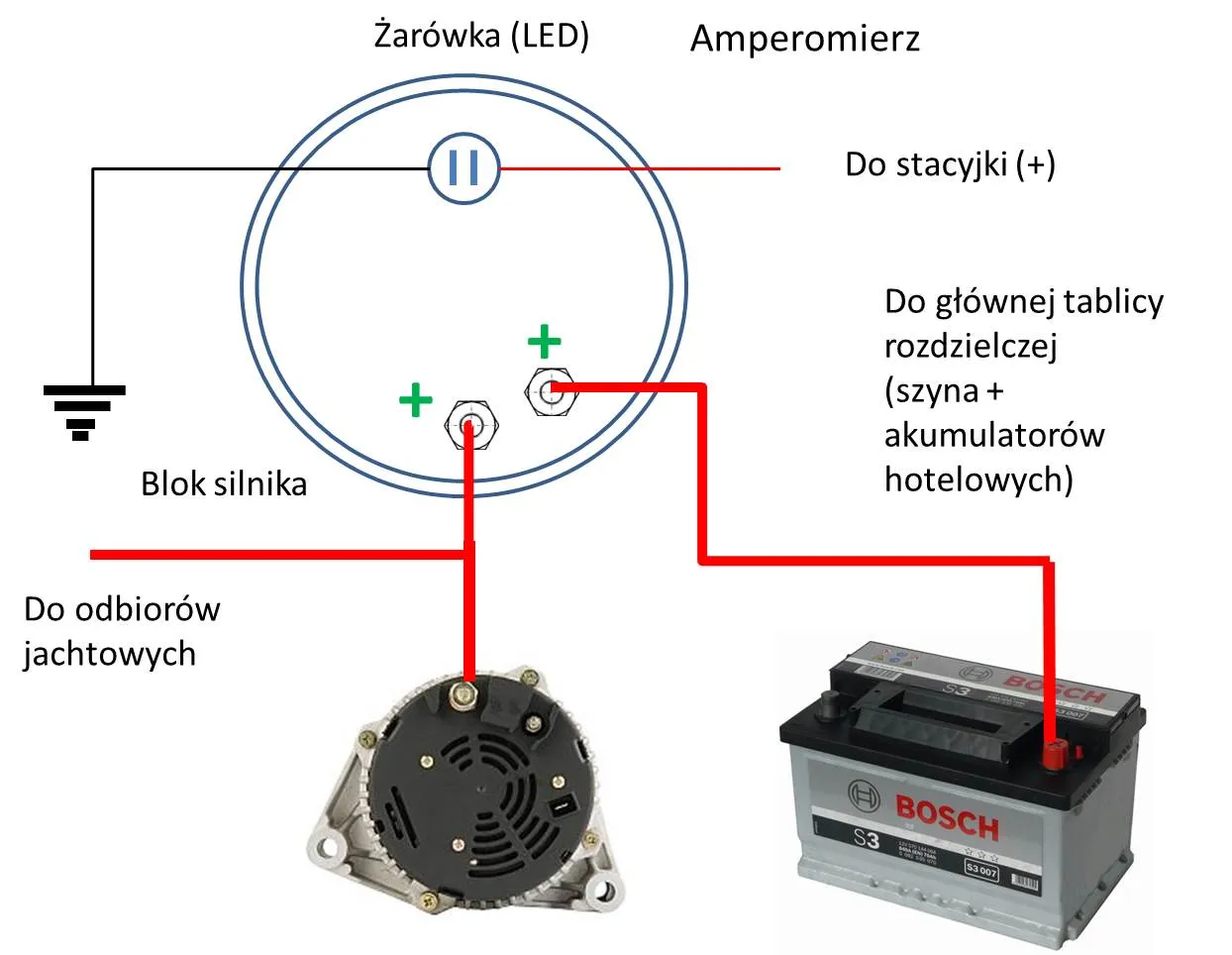

Podłączenie szeregowe oznacza, że prąd, który chcesz mierzyć, musi przepływać przez amperomierz. Aby to osiągnąć, musisz fizycznie przerwać główny przewód plusowy i wpiąć amperomierz w to miejsce. To tak, jakbyś wpiął go w "linię" zasilania. Kluczowe jest, aby amperomierz znalazł się na przewodzie prowadzącym od alternatora/rozrusznika do reszty instalacji (np. do stacyjki, skrzynki bezpieczników), ale z absolutnym pominięciem obwodu rozruchowego. Dlaczego to takie ważne? Prąd rozruchowy silnika jest ogromny może wynosić setki amperów i wielokrotnie przekracza zakres pomiarowy standardowego amperomierza. Wpięcie go w obwód rozrusznika spowoduje natychmiastowe i nieodwracalne uszkodzenie urządzenia. Musimy mierzyć prąd bilansu, czyli to, co alternator daje i co jest zużywane przez normalne odbiorniki.

Podłączenie w ciągnikach Ursus C-330 i C-360

W przypadku popularnych w Polsce ciągników Ursus C-330 i C-360, podłączenie amperomierza ma swoją specyfikę, którą znam z doświadczenia. Najczęściej amperomierz wpina się w przewód idący od śruby na rozruszniku do stacyjki. Na tej śrubie na rozruszniku zazwyczaj spotykają się gruby kabel z akumulatora oraz przewód z alternatora. To jest idealne miejsce, ponieważ pozwala mierzyć prąd ładowania i rozładowywania całej instalacji, z wyłączeniem obwodu samego rozrusznika. Częstym błędem, który widuję, jest wpinanie amperomierza za stacyjką. Niestety, w takim przypadku amperomierz nie będzie mierzył prądu ładowania akumulatora, a jedynie prąd pobierany przez odbiorniki po włączeniu stacyjki. Warto też wiedzieć, że na rynku dostępne są gotowe zestawy montażowe do Ursusów, które zawierają amperomierz, uchwyt montażowy i odpowiednie przewody, co znacznie ułatwia instalację.

Zaciskanie końcówek i izolacja połączeń

1. Przygotowanie przewodów: Odetnij przewody na odpowiednią długość. Zdejmij około 1-1,5 cm izolacji z każdego końca przewodu.
2. Zaciskanie końcówek oczkowych: Nałóż końcówki oczkowe na odizolowane końce przewodów. Użyj zaciskarki do przewodów, aby solidnie i pewnie zacisnąć końcówki. Sprawdź, czy końcówki trzymają się mocno pociągnij za przewód, aby upewnić się, że nie wyskoczy. Luźne połączenia to potencjalne źródło iskrzenia i pożaru.
3. Izolacja połączeń: Po podłączeniu przewodów do amperomierza i do instalacji ciągnika, każde połączenie musi być starannie zaizolowane. Użyj taśmy izolacyjnej, owijając połączenie kilkukrotnie, lub co polecam bardziej zastosuj koszulki termokurczliwe. Koszulki zapewniają znacznie trwalszą i bardziej odporną na warunki atmosferyczne izolację. Pamiętaj, że solidność i bezpieczeństwo tych czynności to podstawa, aby zapobiec zwarciom, przegrzewaniu się przewodów i ryzyku pożaru w przyszłości.

Podłączenie przewodów do amperomierza

Teraz, gdy masz już przygotowane przewody z zaciskanymi końcówkami, możesz podłączyć je bezpośrednio do zacisków amperomierza. Zazwyczaj amperomierz ma dwa zaciski: jeden oznaczony jako "IN" lub "BAT" (akumulator), a drugi jako "OUT" lub "IGN" (zapłon/instalacja). Jeśli amperomierz jest bipolarny (mierzy w obu kierunkach), polaryzacja jest ważna: przewód idący od źródła prądu (alternator/akumulator) podłącz do jednego zacisku, a przewód idący do odbiorników (stacyjka/instalacja) do drugiego. Upewnij się, że połączenia są pewne i stabilne. Luzy mogą prowadzić do iskrzenia, przegrzewania się i uszkodzenia zarówno amperomierza, jak i instalacji. Dokręć śruby mocujące przewody z wyczuciem nie za mocno, aby nie uszkodzić gwintu, ale na tyle, aby zapewnić dobry kontakt elektryczny.

Unikaj tych błędów przy podłączaniu amperomierza

Nawet doświadczonym zdarzają się błędy, ale w przypadku instalacji elektrycznej mogą one mieć poważne konsekwencje. Dlatego zawsze podkreślam, aby unikać kilku najczęstszych pułapek podczas montażu amperomierza. Ich ignorowanie może prowadzić do uszkodzenia urządzenia, instalacji, a nawet stwarzać ryzyko pożaru.

Wpięcie w obwód rozrusznika

To jest moim zdaniem najpoważniejszy i najczęściej popełniany błąd, który niemal zawsze kończy się natychmiastowym uszkodzeniem amperomierza. Jak już wspominałem, prąd rozruchowy silnika jest ogromny sięga setek amperów. Standardowe amperomierze do ciągników mają zakres pomiarowy rzędu +/- 30A lub +/- 50A. Wpięcie takiego urządzenia w obwód rozrusznika spowoduje, że przez jego cewkę popłynie prąd wielokrotnie przekraczający jego wytrzymałość. Efekt? Przepalenie cewki, stopienie obudowy i konieczność zakupu nowego amperomierza. Zawsze upewnij się, że amperomierz jest wpięty w obwód główny, ale poza ścieżką prądu rozruchowego.

Zła polaryzacja

W przypadku amperomierzy bipolarnych, czyli tych mierzących prąd w obu kierunkach (ładowanie/rozładowywanie), zła polaryzacja może prowadzić do błędnych wskazań. Zamiast pokazywać ładowanie na plusie, będzie wskazywał rozładowywanie, i na odwrót. Chociaż zazwyczaj nie uszkodzi to samego urządzenia, to całkowicie zafałszuje obraz stanu instalacji elektrycznej. Zawsze sprawdzaj oznaczenia na zaciskach amperomierza i upewnij się, że przewód "plusowy" (od akumulatora/alternatora) jest podłączony prawidłowo.

Zbyt cienkie przewody

Prąd, który przepływa przez amperomierz, to prąd całej instalacji elektrycznej ciągnika (poza rozrusznikiem). Jeśli użyjesz zbyt cienkich przewodów do jego podłączenia, narażasz się na poważne ryzyko. Zbyt mały przekrój przewodu spowoduje jego przegrzewanie się, co może prowadzić do stopienia izolacji, zwarcia, a w skrajnych przypadkach do pożaru. Dodatkowo, zbyt cienkie przewody powodują znaczny spadek napięcia, co negatywnie wpływa na efektywność ładowania i działanie odbiorników. Zawsze stosuj przewody o odpowiednim przekroju, minimum 2,5 mm², a dla większej pewności i dłuższego życia instalacji, ja osobiście polecam 4 mm².

Testowanie i prawidłowa interpretacja wskazań amperomierza

Po zamontowaniu amperomierza i upewnieniu się, że wszystkie połączenia są solidne i bezpieczne, nadchodzi czas na testowanie. Prawidłowe zrozumienie odczytów jest kluczowe dla skutecznej diagnostyki stanu instalacji elektrycznej i czerpania korzyści z tego użytecznego wskaźnika.

Pierwsze uruchomienie i weryfikacja

Po zakończeniu montażu i podłączeniu ujemnej klemy akumulatora, przyszedł czas na pierwsze uruchomienie. Zawsze podchodzę do tego z pewną dozą ostrożności:

1. Sprawdź wszystkie połączenia: Jeszcze raz upewnij się, że wszystkie śruby są dokręcone, a izolacja jest nienaruszona.
2. Podłącz ujemną klemę akumulatora: Ostrożnie załóż ujemną klemę na biegun akumulatora i solidnie ją dokręć.
3. Włącz stacyjkę (nie uruchamiaj silnika): Obserwuj amperomierz. Wskazówka powinna pozostać na zerze lub lekko wychylić się na minus, jeśli włączone są jakieś odbiorniki (np. radio, światła pozycyjne).
4. Uruchom silnik: Odpal ciągnik. W momencie rozruchu amperomierz nie powinien zareagować (ponieważ pominęliśmy obwód rozrusznika).
5. Obserwuj wskazania po uruchomieniu: Po uruchomieniu silnika, wskazówka amperomierza powinna natychmiast wychylić się na pole dodatnie (+), co świadczy o prawidłowym ładowaniu akumulatora przez alternator.
6. Włącz odbiorniki: Włącz światła, dmuchawę, radio. Wskazówka powinna zareagować, wychylając się bardziej na plus (jeśli alternator ma zapas mocy) lub chwilowo na minus (jeśli odbiorniki pobierają dużo prądu, a alternator jeszcze nie osiągnął pełnej wydajności).

Szczegółowa interpretacja wskazań

Aby w pełni wykorzystać potencjał amperomierza, musisz wiedzieć, jak interpretować jego zachowanie w różnych sytuacjach:

• Wskazówka na „plusie” po uruchomieniu: To idealna sytuacja. Oznacza, że alternator pracuje prawidłowo i aktywnie ładuje akumulator, uzupełniając energię zużytą podczas rozruchu. Im bardziej rozładowany akumulator, tym większe początkowe wychylenie na plus.
• Zbliżanie się do zera w miarę naładowania: Gdy akumulator jest już prawie w pełni naładowany, a wszystkie odbiorniki działają, wskazówka amperomierza powinna stopniowo zbliżać się do zera. Oznacza to, że alternator dostarcza tylko tyle prądu, ile jest potrzebne do zasilenia odbiorników i utrzymania akumulatora w stanie naładowania.
• Chwilowe wychylenie na „minus” przy włączeniu odbiorników: Jest to normalne, zwłaszcza przy niskich obrotach silnika, gdy włączasz dodatkowe odbiorniki o dużym poborze prądu (np. światła robocze, klimatyzacja). Alternator potrzebuje chwili, aby zwiększyć swoją wydajność. Jeśli jednak wskazówka szybko wraca na plus, wszystko jest w porządku.
• Stałe wskazanie ujemne podczas pracy silnika: To sygnał alarmowy! Oznacza, że alternator nie ładuje akumulatora lub jego wydajność jest zbyt niska. Akumulator jest rozładowywany, a Ty jedziesz "na akumulatorze". W takiej sytuacji należy jak najszybciej zdiagnozować przyczynę (alternator, regulator, pasek klinowy) i usunąć usterkę, aby uniknąć unieruchomienia ciągnika.

Wskazanie zerowe co oznacza?

Wskazanie „zero” na amperomierzu może mieć różne konteksty:

• Przy wyłączonym silniku: Jest to normalne i pożądane. Oznacza brak przepływu prądu, co świadczy o braku niekontrolowanych poborów prądu.
• Przy pracującym silniku i w pełni naładowanym akumulatorze: To również normalna sytuacja. Oznacza, że alternator pokrywa zapotrzebowanie odbiorników, a akumulator jest naładowany i nie wymaga intensywnego ładowania.
• Przy pracującym silniku i włączonych odbiornikach, gdy akumulator nie jest w pełni naładowany: To powinno zaniepokoić! W takiej sytuacji amperomierz powinien wskazywać ładowanie. Jeśli jest na zerze, może to oznaczać problem z alternatorem lub regulatorem napięcia.

Przeczytaj również: Ciągnik siodłowy: ile waży? DMC, ładowność i mandaty ITD

Co zrobić, gdy amperomierz nie działa prawidłowo?

Jeśli po podłączeniu i uruchomieniu silnika amperomierz nie działa (wskazówka nie rusza się) lub pokazuje błędne wartości, oto co powinieneś sprawdzić:

• Połączenia: Najczęstszą przyczyną są luźne lub źle zaizolowane połączenia. Sprawdź wszystkie punkty, w których wpiąłeś amperomierz, oraz jego zaciski. Upewnij się, że przewody są solidnie zamocowane.
• Bezpieczniki: Chociaż amperomierz zazwyczaj nie ma własnego bezpiecznika w obwodzie pomiarowym, to cała instalacja jest zabezpieczona. Sprawdź bezpieczniki w skrzynce bezpieczników ciągnika, zwłaszcza te odpowiadające za obwód ładowania lub stacyjki.
• Przewody: Upewnij się, że przewody nie są uszkodzone, przetarte lub przerwane.
• Samo urządzenie: Jeśli wszystkie połączenia są w porządku, a amperomierz nadal nie działa, możliwe, że samo urządzenie jest uszkodzone. Możesz to sprawdzić, podłączając go tymczasowo do innego źródła prądu (np. małego akumulatora z żarówką), aby zobaczyć, czy w ogóle reaguje.
• Polaryzacja: Jeszcze raz upewnij się, że polaryzacja jest prawidłowa.

Pełna kontrola nad instalacją elektryczną ciągnika dzięki amperomierzowi

Podsumowując, montaż amperomierza w ciągniku to inwestycja, która szybko się zwraca. Daje Ci, jako operatorowi, pełną kontrolę nad stanem instalacji elektrycznej. Możesz na bieżąco monitorować pracę układu ładowania, wcześnie wykrywać potencjalne awarie alternatora, regulatora napięcia czy problemy z akumulatorem. To nie tylko zwiększa niezawodność Twojej maszyny, ale także przekłada się na bezpieczeństwo pracy i dłuższą żywotność kosztownych podzespołów. Dzięki amperomierzowi unikniesz niespodziewanych przestojów w polu i kosztownych napraw, a Twój ciągnik będzie zawsze gotowy do pracy, gdy tylko go potrzebujesz. Dla mnie to po prostu niezbędny element wyposażenia każdego świadomego rolnika.
