Jak podłączyć lampy LED w ciągniku? Kompletny poradnik krok po kroku

W dzisiejszych czasach efektywne oświetlenie w ciągniku rolniczym to nie luksus, lecz konieczność, która znacząco wpływa na komfort i przede wszystkim bezpieczeństwo pracy po zmroku. Ten szczegółowy poradnik krok po kroku przeprowadzi Cię przez cały proces montażu i podłączenia dodatkowego oświetlenia LED, od wyboru odpowiednich komponentów, przez aspekty techniczne, aż po kwestie prawne. Przygotuj się na solidną dawkę praktycznej wiedzy, która pozwoli Ci samodzielnie zmodernizować swój ciągnik.

Modernizacja oświetlenia w ciągniku to opłacalna inwestycja

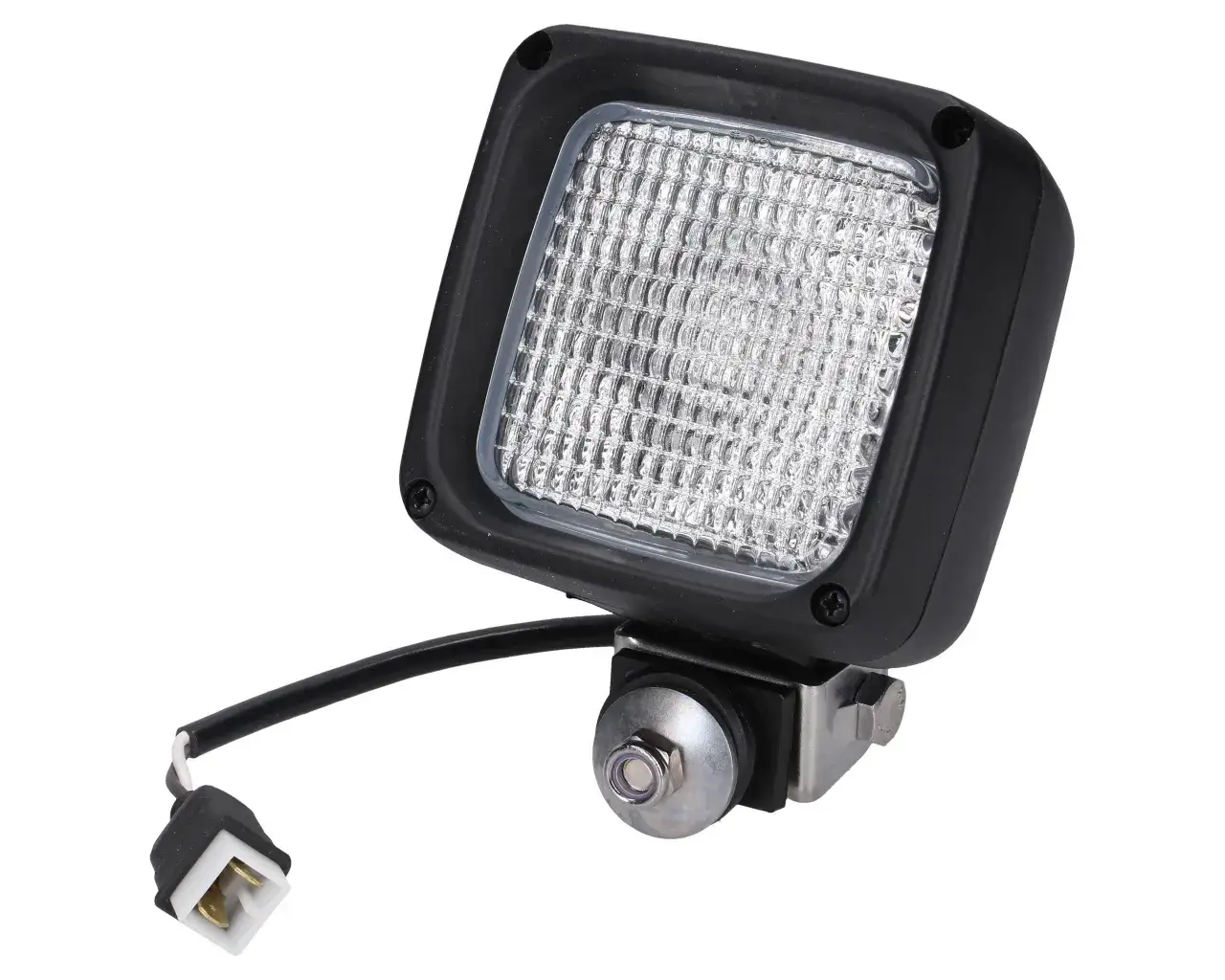

LED vs Halogen: Co naprawdę zyskujesz, wymieniając stare lampy?

Kiedy rozważamy modernizację oświetlenia w ciągniku, często zastanawiamy się, czy inwestycja w technologię LED faktycznie się opłaca. Z mojego doświadczenia mogę śmiało powiedzieć, że tak. Lampy LED to prawdziwa rewolucja w porównaniu do tradycyjnych halogenów. Przede wszystkim, ich zużycie energii jest znacznie niższe nawet o 80% mniej. To kluczowa zaleta, zwłaszcza w starszych ciągnikach, gdzie alternatory często nie są zbyt wydajne. Mniejsze obciążenie instalacji to dłuższa żywotność akumulatora i mniejsze ryzyko awarii. Poza tym, diody LED charakteryzują się imponującą żywotnością, sięgającą 30 000 do 50 000 godzin, co oznacza lata bezproblemowej pracy. Są również znacznie bardziej odporne na wstrząsy i wilgoć, co w trudnych warunkach polowych jest nie do przecenienia. Co więcej, światło LED o wyższej temperaturze barwowej (często zbliżonej do światła dziennego) znacząco poprawia widoczność, co przekłada się na mniejsze zmęczenie oczu operatora i większy komfort podczas długich godzin pracy.

Bezpieczeństwo i komfort pracy po zmroku: realna zmiana dzięki nowym lampom

Lepsze oświetlenie LED to nie tylko kwestia estetyki czy oszczędności, ale przede wszystkim realne zwiększenie bezpieczeństwa pracy po zmroku. Kiedy widzę, jak operatorzy męczą się z archaicznym oświetleniem, wiem, że to prosta droga do wypadków. Jasne, równomierne światło LED pozwala na znacznie lepsze dostrzeżenie przeszkód, nierówności terenu czy krawędzi pola. To z kolei przekłada się na większą precyzję wykonywanych zadań czy to orki, siewu, czy pracy z ładowaczem czołowym. Operator czuje się pewniej, mniej się stresuje, a co za tym idzie, pracuje efektywniej i z mniejszym ryzykiem popełnienia błędu. Zmniejszenie zmęczenia oczu to także ogromny plus dla komfortu, co jest szczególnie ważne podczas wielogodzinnych nocnych zmian.

Czy Twoja instalacja to wytrzyma? Szybka ocena możliwości ciągnika przed montażem

Zanim zabierzesz się do montażu, zawsze zalecam wstępną ocenę instalacji elektrycznej ciągnika. Jest to szczególnie ważne w przypadku starszych modeli, takich jak poczciwe Ursusy C-330 czy C-360, gdzie oryginalna instalacja jest prosta i często już nieco zużyta. Choć niskie zużycie prądu przez lampy LED jest ich ogromną zaletą i zazwyczaj nie stanowi problemu, to jednak warto upewnić się, że Twoja instalacja jest w stanie obsłużyć dodatkowe obciążenie. Jeśli planujesz montaż wielu lamp o dużej mocy, upewnij się, że alternator i przewody są w dobrym stanie. W większości przypadków, dzięki technologii LED, nie będzie to wymagało drastycznych zmian, ale profilaktyka zawsze jest lepsza niż późniejsze naprawy. Sprawdź stan akumulatora i ogólną kondycję przewodów to podstawa.

Zanim zaczniesz: kluczowe przygotowania przed montażem

Kompletna lista zakupów: Jakie lampy, przewody i akcesoria będą Ci potrzebne?

Aby uniknąć frustracji i niepotrzebnych przerw w pracy, przygotuj sobie kompletną listę zakupów. Oto, co będzie Ci potrzebne:

• Lampy LED: Wybierz lampy o odpowiedniej mocy i kształcie snopu światła (rozproszone do pracy blisko, skupione na dalsze odległości). Koniecznie zwróć uwagę na klasę szczelności IP67 lub wyższą (odporność na pył i zanurzenie w wodzie) oraz na homologację ECE, jeśli planujesz używać ich na drogach publicznych.
• Przekaźnik: Niezbędny do odciążenia oryginalnej instalacji. Popularny i sprawdzony typ to przekaźnik samochodowy 541 (cztery lub pięć pinów).
• Bezpiecznik: Zapewni ochronę przed zwarciem. Jego wartość dobierz na podstawie sumarycznej mocy lamp (np. dla 100W lamp przy 12V potrzebny będzie bezpiecznik około 10A, ale zawsze z lekkim zapasem).
• Przewody elektryczne: Ich przekrój jest kluczowy! Nie oszczędzaj na tym. Dla większości instalacji LED o łącznej mocy do 100-150W wystarczą przewody o przekroju 1,5-2,5 mm². Pamiętaj o przewodach do zasilania lamp, do sterowania przekaźnikiem i do masy.
• Włącznik: Solidny włącznik do zamontowania w kabinie, najlepiej z podświetleniem, aby łatwo go znaleźć po ciemku.
• Konektory i złączki: Izolowane konektory oczkowe, widełkowe, płaskie do solidnego łączenia przewodów.
• Opaski kablowe (trytytki): Do estetycznego i bezpiecznego mocowania przewodów.
• Peszel lub rurki osłonowe: Niezbędne do ochrony przewodów przed uszkodzeniami mechanicznymi i wilgocią.
• Koszulkę termokurczliwe: Do dodatkowej izolacji i uszczelnienia połączeń.
• Szybkozłączki do przewodów (opcjonalnie): Jeśli chcesz ułatwić sobie szybkie rozłączanie.

Niezbędnik mechanika: Narzędzia, bez których nie dasz rady

Przygotowanie odpowiednich narzędzi to połowa sukcesu. Oto lista, którą zawsze mam pod ręką:

• Wiertarka: Do wykonania otworów montażowych.
• Zestaw kluczy: Płaskich i nasadowych, do mocowania lamp.
• Kombinerki i szczypce: Do cięcia i zaciskania przewodów.
• Ściągacz izolacji: Precyzyjne narzędzie do usuwania izolacji z przewodów.
• Miernik uniwersalny (multimetr): Niezastąpiony do sprawdzania napięcia, ciągłości obwodu i diagnostyki.
• Próbnik napięcia: Do szybkiego sprawdzenia obecności prądu.
• Lutownica (opcjonalnie): Jeśli preferujesz lutowane połączenia dla maksymalnej trwałości.
• Nóż monterski: Do precyzyjnego cięcia izolacji i osłon.

Planowanie to podstawa: Jak rozrysować prosty schemat podłączenia?

Zawsze powtarzam moim klientom: nie zaczynaj bez schematu! Nawet prosty, odręczny rysunek na kartce papieru pomoże Ci zrozumieć logikę połączeń i uniknąć błędów. Schemat powinien jasno przedstawiać, jak lampy LED połączone są z przekaźnikiem, bezpiecznikiem, włącznikiem i źródłem zasilania. Pamiętaj, że prąd sterujący do cewki przekaźnika (ten, który uruchamia przekaźnik) możesz pobrać ze stacyjki (np. z przewodu, na którym pojawia się napięcie po przekręceniu kluczyka). Natomiast prąd roboczy dla samych lamp (ten, który zasila lampy) powinien być pobierany bezpośrednio z akumulatora lub grubego przewodu przy rozruszniku, oczywiście z zabezpieczeniem w postaci bezpiecznika. Taki schemat to Twój przewodnik po labiryncie kabli.

Wybór strategicznych miejsc: Gdzie zamontować lampy, aby oświetlały idealnie?

Wybór miejsca montażu lamp LED jest kluczowy dla ich efektywności. Najczęściej wybierane lokalizacje to dach kabiny (zapewnia szerokie i równomierne oświetlenie), maska ciągnika (dobre do oświetlania obszaru bezpośrednio przed maszyną), błotniki (do oświetlania boków ciągnika lub obszaru kół) oraz przednia krata (do dodatkowego oświetlenia drogowego lub roboczego). Zawsze upewnij się, że wybrane miejsce jest stabilne i wytrzymałe, aby lampy nie drgały podczas pracy. Ważne jest również, aby umożliwić regulację kąta świecenia, co pozwoli Ci optymalnie skierować snop światła na obszar, który chcesz oświetlić. Pamiętaj, aby lampy nie były zasłonięte przez inne elementy ciągnika i nie oślepiały operatora.

Podłączamy lampy LED szczegółowy przewodnik

Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć akumulator i przygotować miejsce pracy?

Zanim zaczniesz jakiekolwiek prace przy instalacji elektrycznej, bezpieczeństwo jest absolutnym priorytetem. Pamiętaj o tych krokach:

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnego bieguna (masy), a dopiero potem dodatniego. To minimalizuje ryzyko przypadkowego zwarcia.
2. Zabezpiecz klemy: Odłączone klemy zabezpiecz tak, aby nie miały kontaktu z metalowymi częściami ciągnika. Możesz użyć rękawiczek, szmatki lub specjalnych osłon.
3. Upewnij się, że nie ma napięcia: Przed przystąpieniem do pracy, użyj próbnika napięcia lub multimetru, aby sprawdzić, czy w przewodach, z którymi będziesz pracować, na pewno nie ma prądu.
4. Przygotuj miejsce pracy: Upewnij się, że masz wystarczająco dużo miejsca, dobre oświetlenie i wszystkie niezbędne narzędzia pod ręką. Unikaj pracy w pośpiechu.

Montaż mechaniczny: Jak stabilnie i trwale zamocować lampy na dachu lub masce?

Fizyczny montaż lamp to fundament całej instalacji. Nikt nie chce, żeby lampy odpadły po pierwszej nierówności. Upewnij się, że wybrane miejsce jest solidne. Jeśli wiercisz otwory, pamiętaj o zabezpieczeniu ich przed korozją (np. farbą antykorozyjną). Użyj odpowiednich śrub, podkładek (najlepiej sprężystych) i nakrętek samozaciskowych, aby zapewnić trwałe mocowanie, które wytrzyma wibracje i trudne warunki polowe. Nie zapomnij o uszczelkach pod podstawą lampy, aby zapobiec przedostawaniu się wody do wnętrza kabiny lub pod maskę. Dokręcaj z wyczuciem, aby nie uszkodzić obudowy lampy ani konstrukcji ciągnika.

Sztuka prowadzenia kabli: Jak estetycznie i bezpiecznie poprowadzić przewody do kabiny?

Prowadzenie przewodów to często niedoceniany element, a ma kluczowe znaczenie dla trwałości i estetyki instalacji. Oto moje wskazówki:

• Używaj osłon: Wszystkie przewody prowadź w peszlu lub specjalnych rurkach osłonowych. Chroni to kable przed przetarciami, wilgocią i gryzoniami.
• Z dala od ruchomych części: Absolutnie unikaj prowadzenia przewodów w pobliżu ruchomych elementów, takich jak wały napędowe, wentylatory czy elementy układu kierowniczego.
• Z dala od źródeł ciepła: Przewody nie powinny stykać się z gorącymi elementami silnika czy układu wydechowego.
• Wykorzystaj istniejące otwory: Jeśli to możliwe, użyj fabrycznych otworów w kabinie lub podwoziu, które są już uszczelnione. Jeśli musisz wiercić nowe, pamiętaj o ich solidnym uszczelnieniu (np. silikonem lub gumowymi dławikami).
• Mocuj opaskami kablowymi: Regularnie mocuj przewody opaskami kablowymi do stałych elementów konstrukcyjnych ciągnika, aby zapobiec ich swobodnemu zwisaniu i ocieraniu.

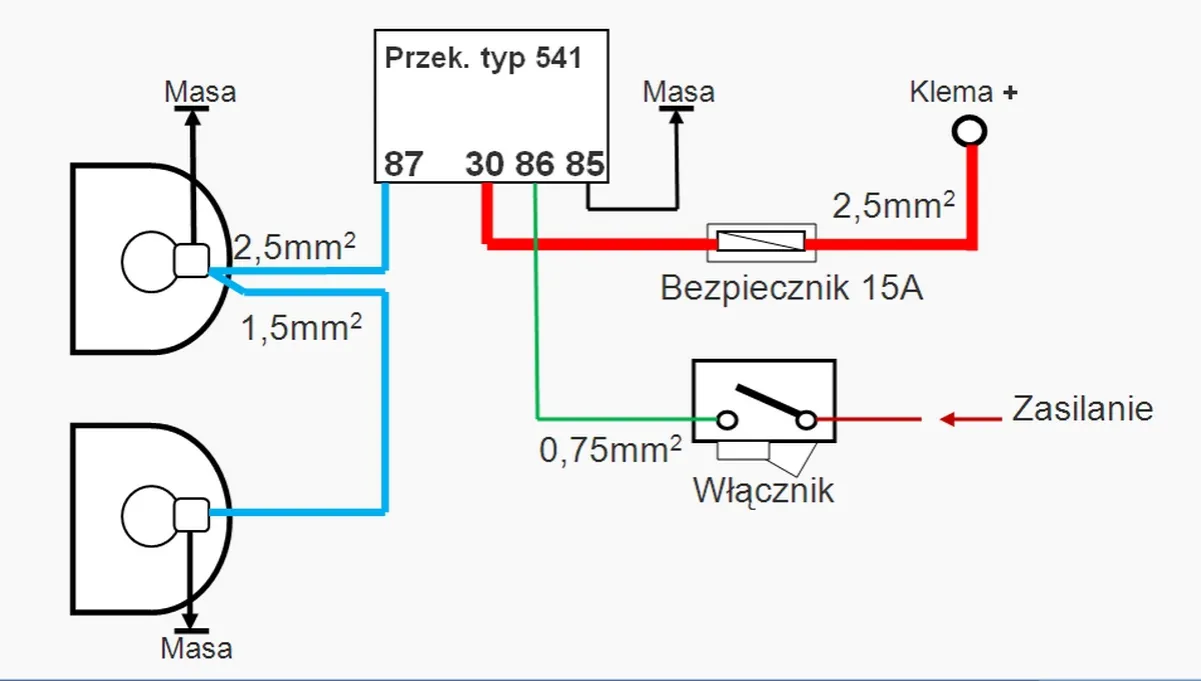

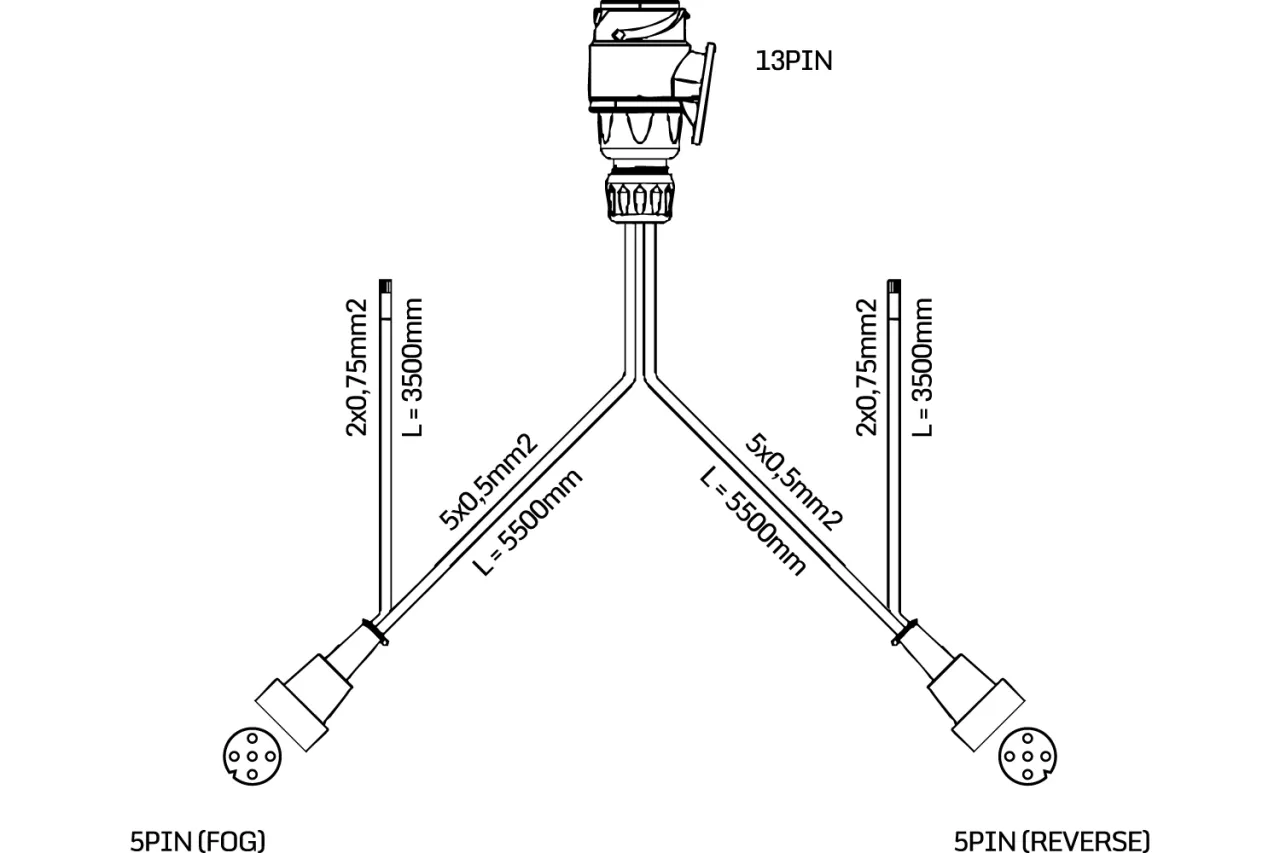

Mózg operacji, czyli przekaźnik: Dlaczego jest tak ważny i jak go poprawnie podłączyć?

Przekaźnik to serce Twojej nowej instalacji oświetleniowej. Jego kluczowa rola polega na odciążeniu oryginalnej instalacji elektrycznej ciągnika oraz włącznika. Zamiast przepuszczać duży prąd przez delikatny włącznik w kabinie, przekaźnik używa małego prądu sterującego do załączenia znacznie większego prądu roboczego, pobieranego bezpośrednio z akumulatora. To chroni oryginalne przewody i komponenty przed przeciążeniem. W starszych ciągnikach, jak Ursus, popularny jest przekaźnik typu 541 (zazwyczaj 4-pinowy lub 5-pinowy). Jak go podłączyć?

• Pin 30 (zasilanie robocze): Podłącz do dodatniego bieguna akumulatora lub grubego przewodu przy rozruszniku (zawsze przez bezpiecznik!).
• Pin 87 (wyjście na lampy): Podłącz do dodatnich przewodów lamp LED.
• Pin 85 (masa cewki): Podłącz do masy ciągnika (karoserii).
• Pin 86 (zasilanie sterujące cewki): Podłącz do włącznika w kabinie. Drugi koniec włącznika podłącz do źródła zasilania, które pojawia się po przekręceniu kluczyka w stacyjce (np. przewód od radia lub bezpiecznika "po stacyjce"). Dzięki temu lampy będą działać tylko przy włączonej stacyjce.

Pamiętaj, aby wszystkie połączenia były solidne i dobrze izolowane.

Bezpiecznik Twój strażnik: Gdzie go umieścić i jak dobrać jego wartość?

Bezpiecznik to Twój strażnik, który chroni całą instalację przed zwarciem i przeciążeniem. Nigdy go nie pomijaj! Powinien być zamontowany na przewodzie zasilającym (tym idącym z akumulatora do pinu 30 przekaźnika), jak najbliżej źródła prądu, czyli akumulatora. Dzięki temu, w razie awarii, bezpiecznik zadziała szybko i przerwie obwód, chroniąc przewody przed przegrzaniem i pożarem. Jak dobrać jego wartość? Najprostsza zasada to: suma mocy wszystkich lamp (w watach) / napięcie instalacji (w woltach) * współczynnik bezpieczeństwa (np. 1.2-1.5). Na przykład, jeśli masz dwie lampy po 50W (razem 100W) w instalacji 12V, to 100W / 12V = 8.33A. Z zapasem, bezpiecznik 10A lub 15A będzie odpowiedni.

Finalne połączenia: Jak solidnie połączyć przewody z lampami, masą i włącznikiem?

Ostatnie etapy to precyzyjne łączenie wszystkich elementów. Pamiętaj o jakości połączeń to one decydują o niezawodności instalacji:

1. Lampy do przekaźnika: Podłącz dodatnie przewody od lamp LED do pinu 87 przekaźnika. Możesz je zlutować lub użyć solidnych konektorów.
2. Masa lamp: Ujemne przewody od lamp (masa) podłącz do karoserii ciągnika w miejscu, które jest czyste i dobrze przewodzi prąd. Użyj konektora oczkowego i solidnej śruby. Upewnij się, że połączenie jest wolne od rdzy i farby.
3. Włącznik w kabinie: Podłącz jeden koniec włącznika do pinu 86 przekaźnika, a drugi do źródła zasilania "po stacyjce" (np. przewód z bezpiecznika, który zasila radio).
4. Izolacja: Po wykonaniu wszystkich połączeń, dokładnie zaizoluj je koszulkami termokurczliwymi lub taśmą izolacyjną. To chroni przed wilgocią, zwarciami i uszkodzeniami mechanicznymi.
5. Sprawdź ciągłość: Przed podłączeniem akumulatora, możesz użyć multimetru do sprawdzenia ciągłości obwodu i upewnienia się, że nie ma zwarć.

Unikaj problemów najczęstsze błędy i ich rozwiązania

Dlaczego moje radio szumi? Problem zakłóceń i jak mu zaradzić

Ach, ten szum w radiu klasyka gatunku! Niestety, tanie lampy LED często generują zakłócenia elektromagnetyczne (EMI), które mogą objawiać się właśnie szumem w radiu, a nawet problemami z elektroniką ciągnika. Dzieje się tak, ponieważ niskiej jakości przetwornice w lampach nie są odpowiednio filtrowane. Aby temu zaradzić, zawsze polecam wybierać lampy LED z wbudowanymi filtrami EMC (Electromagnetic Compatibility). Informacja o tym powinna być w specyfikacji produktu. Jeśli już masz lampy, które szumią, możesz spróbować zastosować zewnętrzne filtry przeciwzakłóceniowe, montowane na przewodach zasilających lampy. Czasem pomaga również poprawne uziemienie obudowy lampy.

Światła migoczą lub gasną? Diagnozowanie problemów ze słabą masą i spadkami napięcia

Migotanie lub nagłe gaśnięcie lamp LED to sygnał, że coś jest nie tak z zasilaniem. Najczęstsze przyczyny to:

• Słabe połączenie z masą: To chyba najczęstszy winowajca. Upewnij się, że przewód masowy od lampy i od przekaźnika jest solidnie przykręcony do czystej, metalowej części ramy ciągnika, bez farby czy rdzy.
• Zbyt cienkie przewody: Jeśli użyłeś zbyt cienkich przewodów w stosunku do mocy lamp, następuje na nich spadek napięcia. Lampy LED są wrażliwe na zmiany napięcia, co może powodować migotanie.
• Przeciążenie instalacji: Chociaż lampy LED pobierają mało prądu, jeśli podłączyłeś ich bardzo dużo lub masz już mocno obciążoną instalację, może dochodzić do spadków napięcia.

Do diagnozy użyj miernika uniwersalnego. Sprawdź napięcie na klemach akumulatora, a następnie na wejściu i wyjściu przekaźnika, oraz bezpośrednio przy lampach. Różnice w napięciu wskażą miejsce problemu.

Para w reflektorze: Jak uchronić lampy przed wilgocią i co zrobić, gdy już zaparują?

Para w reflektorze to zmora wielu użytkowników. Najczęściej świadczy o niskiej klasie szczelności lampy (poniżej IP67) lub o uszkodzonych uszczelkach. Woda i wilgoć wewnątrz lampy prowadzą do korozji i szybkiego uszkodzenia elektroniki. Aby uniknąć tego problemu, zawsze wybieraj lampy z klasą szczelności IP67 lub wyższą. Sprawdź również, czy dławiki przewodów (miejsca, gdzie kable wchodzą do obudowy lampy) są dobrze uszczelnione. Jeśli lampa już zaparowała, spróbuj ją wysuszyć (np. w ciepłym, suchym miejscu, po odkręceniu odpowietrznika, jeśli takowy posiada). Następnie dokładnie sprawdź i uszczelnij wszystkie połączenia i obudowę, używając dobrego silikonu lub kleju uszczelniającego.

O czym zapominają początkujący: Najczęstsze błędy montażowe i jak się ich ustrzec

Każdy z nas kiedyś zaczynał, a błędy są częścią nauki. W mojej praktyce najczęściej spotykam się z następującymi pomyłkami:

• Brak przekaźnika: Podłączenie lamp bezpośrednio pod włącznik w kabinie. To przeciąża włącznik i oryginalne przewody, prowadząc do ich przegrzewania, a nawet pożaru. Zawsze używaj przekaźnika!
• Użycie zbyt cienkich przewodów: Skutkuje spadkami napięcia, migotaniem lamp i ryzykiem przegrzania przewodów. Zawsze dobieraj przekrój przewodu do mocy lamp.
• Brak bezpiecznika: Pozostawia całą instalację bez ochrony przed zwarciem. To proszenie się o kłopoty. Bezpiecznik jest obowiązkowy!
• Słabe lub nieizolowane połączenia: Luźne, niezaizolowane konektory to prosta droga do zwarć, korozji i awarii. Połączenia muszą być solidne i dobrze zabezpieczone.
• Ignorowanie kwestii homologacji: Montaż lamp bez homologacji ECE na drogi publiczne to gwarantowany mandat. Zawsze sprawdzaj oznaczenia, jeśli zamierzasz używać lamp poza polem.

Legalność dodatkowego oświetlenia co mówią przepisy?

Homologacja to nie mit: Jak sprawdzić, czy Twoje lampy mogą legalnie wyjechać na drogę?

Kwestie prawne są niezwykle ważne, zwłaszcza jeśli ciągnik porusza się po drogach publicznych. Homologacja ECE to nie mit, lecz wymóg prawny. Lampy używane na drogach publicznych muszą posiadać odpowiednie oznaczenia. Szukaj na obudowie lampy znaku "E" w okręgu, a obok niego numeru kraju, który wydał homologację (dla Polski jest to E20). Nowe lampy LED powinny spełniać normę R149, choć starsze z homologacją R112 są nadal legalne. Zawsze warto zachować dowód zakupu i wszelką dokumentację homologacyjną. W razie kontroli drogowej, to Ty musisz udowodnić, że Twoje oświetlenie jest legalne. Brak homologacji może skutkować mandatem, a nawet zatrzymaniem dowodu rejestracyjnego.

Lampy robocze a drogowe: Kiedy możesz ich używać, aby nie dostać mandatu?

To kluczowe rozróżnienie, które pozwoli Ci uniknąć problemów z prawem. Lampy robocze, jak sama nazwa wskazuje, są przeznaczone do oświetlania obszaru pracy, np. pola, podwórka, miejsca załadunku. Mogą być używane legalnie tylko podczas prac polowych lub poza drogami publicznymi. Ich światło jest często bardzo intensywne i rozproszone, co na drodze publicznej mogłoby oślepiać innych uczestników ruchu. Natomiast lampy drogowe (np. dodatkowe reflektory dalekosiężne) muszą spełniać ściśle określone normy homologacyjne i być podłączone w taki sposób, aby działały zgodnie z przepisami (np. wyłączały się, gdy włączone są światła mijania). Pamiętaj: na drodze publicznej lampy robocze muszą być wyłączone! Ich użycie w ruchu drogowym, nawet w nocy, jest niedozwolone i grozi mandatem. Dbaj o to, aby mieć łatwy dostęp do włącznika lamp roboczych i zawsze je wyłączać, gdy wjeżdżasz na drogę publiczną.

Ostatnie kroki uruchomienie i regulacja

Test generalny: Jak sprawdzić, czy wszystko działa poprawnie i nic się nie przegrzewa?

Po zakończeniu montażu i podłączenia, nadszedł czas na testy. To moment prawdy, który pozwoli Ci upewnić się, że wszystko działa jak należy i nie ma żadnych ukrytych problemów:

1. Podłącz akumulator: Najpierw biegun dodatni, potem ujemny (masa).
2. Włącz stacyjkę: Sprawdź, czy nie ma żadnych niepokojących sygnałów na desce rozdzielczej.
3. Włącz lampy: Użyj nowo zamontowanego włącznika w kabinie. Sprawdź, czy wszystkie lampy zapalają się prawidłowo i świecą z pełną mocą.
4. Obserwuj przewody i połączenia: Przez kilka minut obserwuj przewody, przekaźnik i połączenia. Dotknij ich czy nie są gorące? Przegrzewanie się wskazuje na zbyt duży prąd lub słabe połączenie.
5. Sprawdź działanie włącznika: Upewnij się, że włącznik działa płynnie i bez zacięć.
6. Test w różnych warunkach: Jeśli to możliwe, przetestuj oświetlenie zarówno na postoju, jak i podczas pracy silnika, a nawet podczas krótkiej jazdy.

Przeczytaj również: Olej hydrauliczny do Renault: G2, UTTO? Uniknij awarii!

Ustawianie idealnego snopu światła: Jak wyregulować lampy dla maksymalnej efektywności?

Ostatnim, ale nie mniej ważnym krokiem jest regulacja kąta świecenia lamp. Nawet najlepsze lampy nie spełnią swojej roli, jeśli będą źle ustawione. Moja rada jest prosta: ustawiaj lampy w warunkach zbliżonych do tych, w jakich będziesz pracować. Jeśli to możliwe, zrób to po zmroku. Włącz lampy i obserwuj, jak oświetlają teren. Celuj w to, aby snop światła optymalnie oświetlał obszar pracy pole przed ciągnikiem, narzędzia z tyłu, czy boki maszyny. Unikaj sytuacji, w której światło jest skierowane zbyt wysoko (oślepia) lub zbyt nisko (nie oświetla wystarczająco). Pamiętaj, aby nie oślepiać innych operatorów, jeśli pracujesz w grupie. Delikatnie reguluj kąt, aż uzyskasz maksymalną widoczność i efektywność, która zwiększy Twój komfort i bezpieczeństwo pracy.
